STARTECH CN PLUS
Trebuie sa fi autentificat
Cod :
R0.20.12
37679.46 EUR


Despre

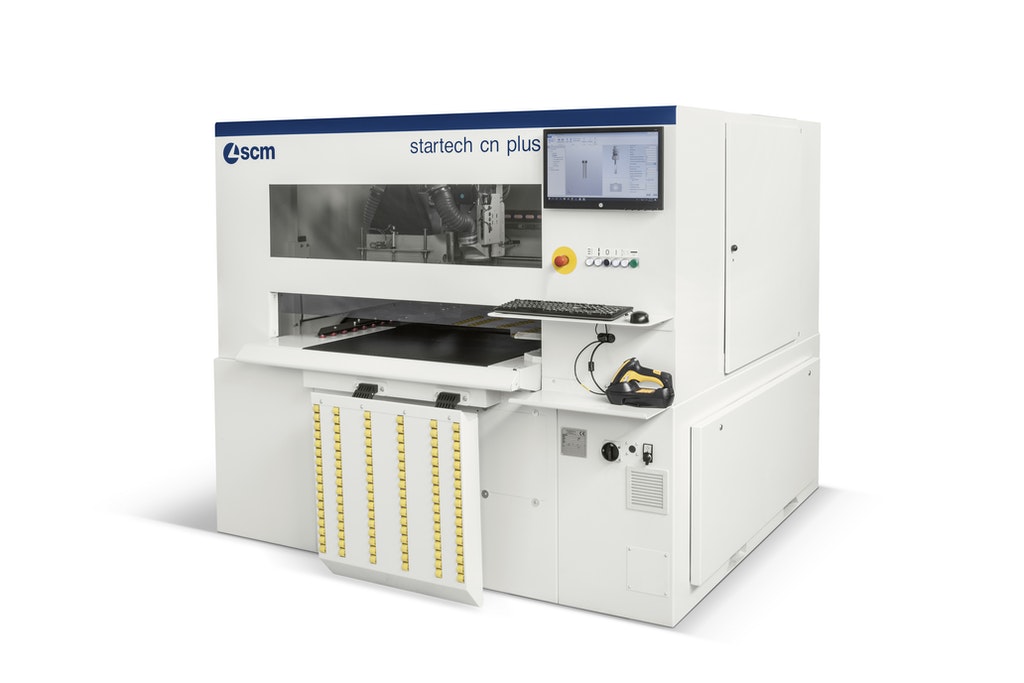

Startech cn plus este noua mașină de gaurit si frezat pe control numeric, concepută pentru întreprinderile mici și mijlocii. Mașina este de fapt echipată cu 8 mandrine verticali independenți, 6 arbori orizontali, lama în X și o versiune cu unitate de frezare.
Descriere

FLEXIBIL: IDEAL PENTRU PRODUCȚII LA COMANDA. Permite producerea de elemente de mobilă finite fără a repozitiona sculele și fără intervenția operatorului pentru configurarea blatului de lucru și a mașinii atunci când dimensiunile panourilor se schimbă.

PERFORMANȚĂ: PERFORMANȚĂ DE TOP. Timpul de configurare și execuție redus la minim, viteză de 40 m / min.

COMPACT: DIMENSIUNI DE MAȘINI FOARTE REDUSE. Cu un gabarit de 5m2 poate fi instalat și într-un spațiu mic.

AVANTAJE:
Eficient: Unitați de lucru pozitionate de deasupra panoului permit o prelucrare extrem de precisă, curată și datorita referița de lucru orice imperfecțiune în grosimea panourilor este automat pozitionata in interiorul mobilierului (partea nu este la vedere).
Versatil: Versiunea mașinii cu o unitate de frezare a puterii de 5,5 kW este potrivită pentru orice tip de prelucrare.
Total automat: Datorită și aliniatorului automat, panoul este încărcat în mașină și recuperat la sfârșitul programului de alezare-frezare, fără nicio altă intervenție cerută de operator.



CARACTERISTICI GENERALE

Centru de gaurire si frezare cu masă fixă de lucru și piesă mobilă.
Este capabil să efectueze următoarele operații:

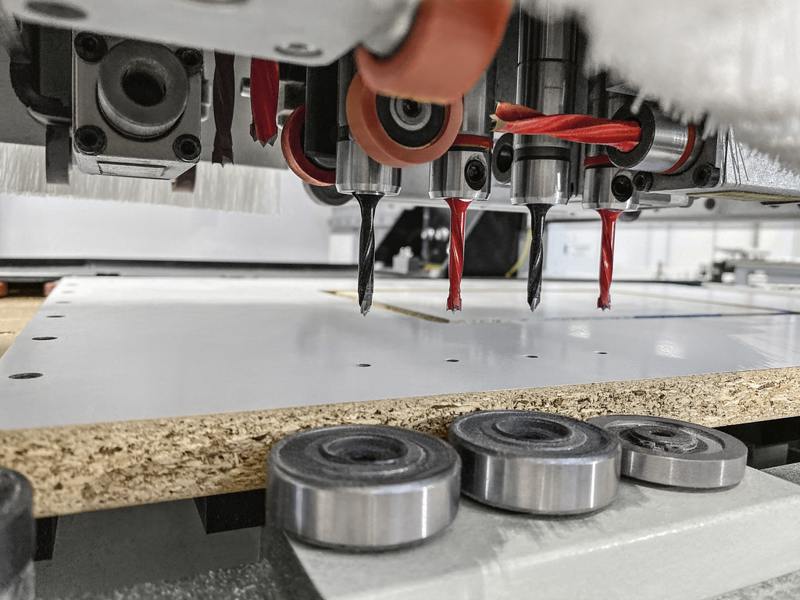

- gaurire vertical pe suprafața panoului
- gaurire orizontal pe toate cele 4 părți
- prelucrari cu panza ntegrată de-a lungul axei „X”
- prelucrari standard cu freza verticală

Baza și masa de lucru structură din oțel laminat sudat pentru a crea o rezistenza mare, pe care este fixata masa de lucru. Dulap electric integrat în bază.
Masa de lucru din material fenolic cu caneluri care să permită traversarea

În poziție verticală mobilă: Structura gantry este realizată din plăci de oțel sudate care sprijină grupul principal de operare.

Grup de operare: constând în capul de gaurire cu 8 axuri verticale / 6 orizontale și panza integrata, plus electromandrina vertical (vers. R) cu schimbător manual de scule.

Mișcarea piesei de lucru și a grupului de operare

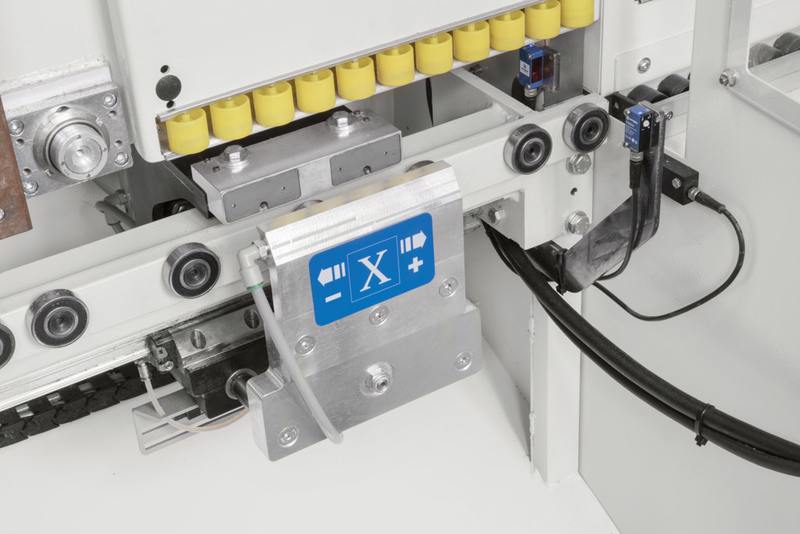

O clemă inteligentă controlată direct de la NC blochează panoul pentru a fi procesat și îl poziționează în secvență sub capul de funcționare pentru a executa prelucrarea solicitată
Glisând de-a lungul axelor "X", "Y" și "Z" ale ghidajelor liniare prismatice și ale lagărelor cu bile recirculante preîncărcate.
Poziționarea în grup și mișcarea mașinii se realizează cu ajutorul motoarelor digitale fără perii.

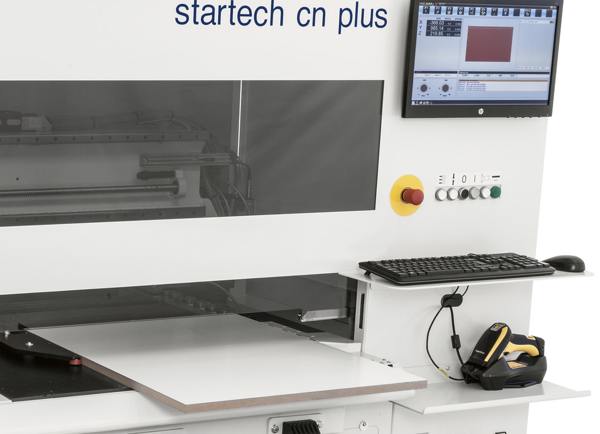

UNITATEA DE CONTROL CNC
Unitate de control proiectată pentru centrele de gaurire si frezare instalate pe PC

Pc-Office cu software de interfață mașină Hicam

Caracteristici generale ale software-ului Hicam

Programare:

  • programare parametrică (cu excepția programelor care prevăd echilibrarea panoului posterior) cu afișaj grafic
  • importul fișierelor DXF și ASCII (2D) („Maestro cnc”);
  • optimizarea automată a ciclurilor plictisitoare

Accesorii incluse:

  • calculatorul on-line al datelor calculate („Maestro cnc”);
  • utilizarea codurilor de bare cu software deja integrat;
  • autodiagnosticarea și semnalarea posibilelor erori sau greseli în limba utilizatorului;
  • operație cu un singur pas pentru controlul manual al etapelor programului individual (cu excepția rutării);

configurație:

- interfața operatorului în limba utilizatorului;
- configurație grafică a capului de prelucrare;
- înlocuire care permite reglarea vitezei de poziționare a unității de operare;



ALTE CARACTERISTICI STANDARD

GRUPUL OPERATOR

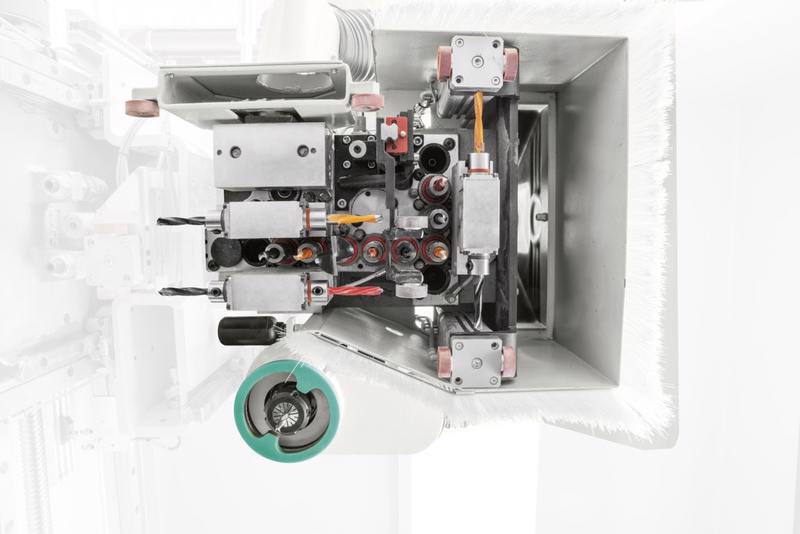

Unitatea de foraj F14L include:

  • nr. 8 mandrineverticale independente (4 la dreapta și 4 la stânga)
  • pentru burghie cu diametrul de 10 mm -
  • distanța centru-centru între mandrine: 32 mm
  • nr. 6 mandrine de gaurire orizontale, 2 + 2 de-a lungul X (atașare pentru burghie de 10 mm), 1 + 1 în Y (atașare pentru burghie de 10 mm)
  • viteză de rotație:4.200 rpm
  • nr.1 panza integrată de-a lungul axei X (diametru maxim 125 mm)
  • viteza de rotație panza: 5.500 rpm
  • putere de 2 kW

Sistem de detectare „TP” pentru calibrarea de referință din partea panoului opus, capabil să citească dimensiunea panoului de-a lungul direcției X și să compenseze automat erorile cu dimensiunea eventuală a panoului. Acest dispozitiv oferă o îmbinare perfectă între panouri, chiar dacă aceleași sunt în afara toleranței. Dispozitiv de măsurare a lățimii panoului Dispozitiv automat de măsurare pentru dimensiunea panoului Y. Acest sistem verifică dacă dimensiunea de panou introdusă este aceeași cu cea programată de către mașină, oprind aparatul în caz de eroare. De asemenea, este utilizat pentru a verifica posibile coliziuni din cauza unei programări greșite a mașinii.

Dispozitiv pentru creșterea presiunii de gaurire de-a lungul axei Z


MASA DE LUCRU

Masă de lucru din Bakelite cu frecare scăzută
Dispozitiv automat de aliniere laterală centrală cu poziționare pneumatică
Ungere centralizată. Duzele de ungere ale pieselor mobile se grupează într-o singură poziție, ceea ce permite operatorului întreținerea manuală simplă zilnică într-un timp foarte redus

DISPOZITIVE HARDWARE SI PROGRAME SOFTWARE
Pc-Office
-  Windows 10 operating system
- 19" LCD colour display
- Qwerty keyboard
- Hicam interface machine software

TELESOLVE teleservice via internet.

Sistem teleservice pentru conectarea calculatorului cu centrul de servicii prin internet.

Echipamente software: program de conectare care permite:

  • vizualizarea interfeței operatorului
  • diagnosticarea semnalelor
  • verificarea on-line și modificarea stării configurațiilor, parametrilor și programelor de mașini
  • operațiuni de backup și transfer de fișiere
  • operațiuni de upgrade pentru logica mașinii și interfața operatorului NB
  • Este necesară conexiunea la Internet la prețul clientului
  • Cablul de lucru net inclus

Programele CAD / CAM importmachine poate importa programe realizate cu programe software externe.

Cheie hardware cu software de programare „Maestro cnc


Technical data

Max./min. dimensiunea panoului prelucrabil X-Y-Z[mm]

3050x900x60 / 200x80x10

Viteza maximă a axei X / Y / Z  [m/mm]

40/40/10

Mandrine verticale

8 (5x-3y)

Mandrine orizontale

6 (2+2x-2y)

Diametru/grosime max. panza [mm]

125 / 6

Viteza de rotație mandrine / panza [rot/min]

4200/5500

Viteza de rotire electromandrina [rot/min]

18000

Putere instalata [KVA]

15,2 (20,7 cu electromandrina
