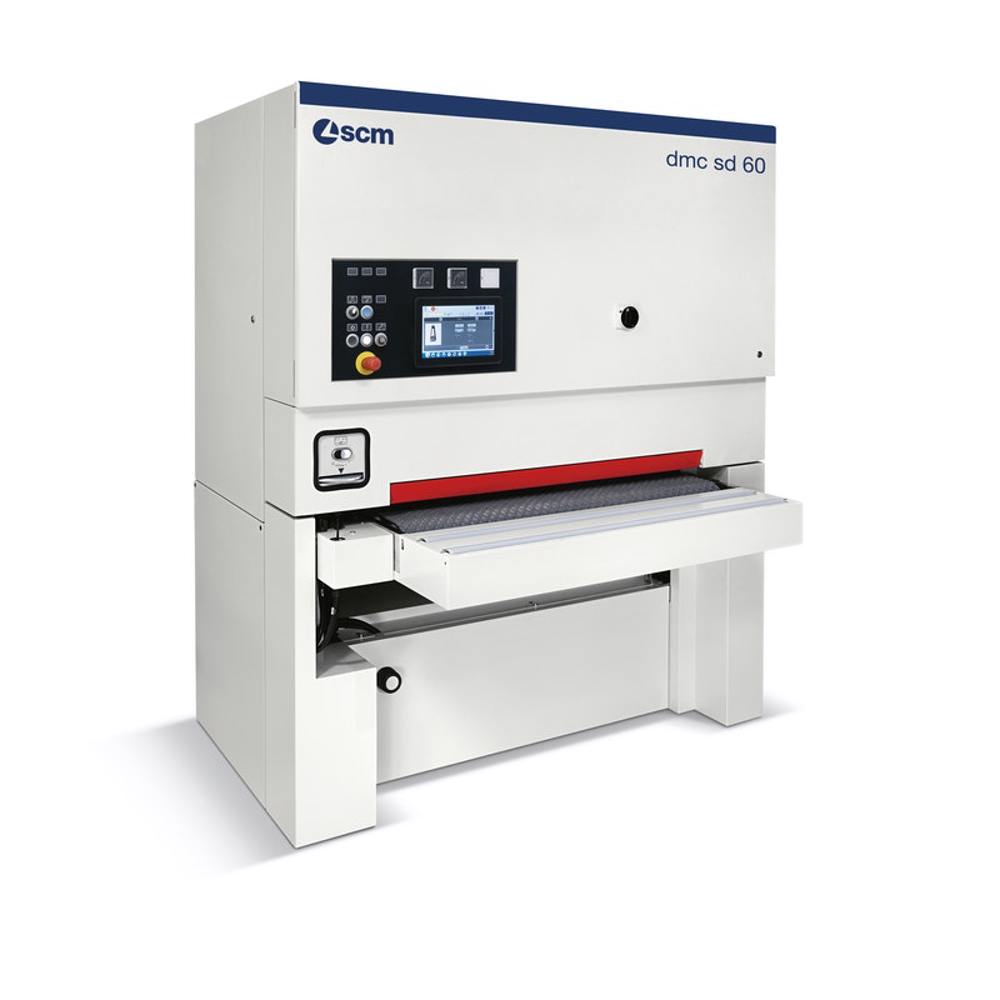

SCM DMC SD60 RCS 110 — mașină de calibrat și șlefuit

Calibrator și șlefuitor cu bandă lată pentru lemn masiv și panouri, cu lățime utilă de 1.100 mm și grosimi de lucru de 4–170 mm. Configurația RCS combină un grup cu rolă și un grup cu rolă și tampon pentru operații de calibrare și șlefuire.

Solicită oferta DMC SD60

Consultă catalogul SCM DMC SD

Descriere

Calibrare și șlefuire cu bandă lată pentru lemn și panouri

SCM DMC SD60 RCS 110 este destinată atelierelor și producătorilor care prelucrează lemn masiv, MDF, PAL și panouri furniruite. Alegerea abrazivului, a presiunii și a parametrilor de lucru depinde de material și de finisajul urmărit.

Ce înseamnă configurația RCS?

Primul grup R folosește o rolă pentru calibrare. Al doilea grup CS combină o rolă cu un tampon pentru operații de calibrare și șlefuire. Această configurație permite adaptarea procesului la piesele din lemn masiv și la panourile care necesită pregătirea suprafeței.

Dimensiuni de lucru

Lățime utilă: 1.100 mm.
Grosime minimă și maximă a piesei: 4–170 mm.
Dimensiunile benzii abrazive: 1.115 × 2.150 mm.

Cum alegi configurația potrivită?

Transmite echipei TECH WOOD materialul prelucrat, dimensiunile pieselor, volumul de producție și finisajul dorit. Oferta tehnică trebuie să precizeze echiparea utilajului, inclusiv motorizarea, tamponul și sistemul de comandă; dotările de bază și accesoriile sunt prezentate separat mai jos.

Întrebări despre SCM DMC SD60 RCS 110

Poate prelucra lemn masiv și panouri furniruite?

Utilajul permite calibrarea și șlefuirea lemnului masiv, precum și șlefuirea panourilor furniruite, cu abrazivi și parametri adaptați materialului. Pentru furnir, reglajele trebuie să țină cont de grosimea stratului și de finisajul cerut.

Care este lățimea maximă de lucru?

Lățimea utilă a acestei versiuni este de 1.100 mm. Banda abrazivă are lățimea de 1.115 mm; aceasta nu trebuie confundată cu lățimea utilă a piesei.

Cum solicit o ofertă sau asistență?

Solicită oferta pentru DMC SD60 RCS 110 sau sună la +40 744 539 606. Pentru un utilaj existent, consultă paginile de service pentru utilaje SCM și piese de schimb SCM, pregătind modelul și seria mașinii.

CARACTERISTICI GENERALE:

Plan de lucru

* structură din oțel cu dulap electric plasat pe partea din față a mașinii
* introducerea banzi abrazive din partea stângă a mașinii
* reglarea motorizată a inaltimi de lucru
* motoare principale situate în interiorul masini Echipament electric
* panou cu buton electromecanic amplasat în partea din stânga a mașinii
* pornire automată stea-deltă a motorului principal
* protecții magnetotermice ale motoarelor
* motoare cu protecție IP 54 Dispozitive de sigurața
* frână automată pentru oprirea rapidă a unității
* protecții pentru mâini la intrarea pieselor
* stop cu ciuperca de urgență pozitionat in față și spate
* comutator principal cu lacăt * limitator de siguranță pentru extra grosime
* oprire automată de urgență a mașinii datorită:
* ruperea banzi abrazive - banda abrazivă netensată
* ieșire laterală a banda abraziva
* lipsa aerului comprimat
* supraîncărcare a motorului principal

ECHIPAMENTE STANDARD MAȘINI DE BAZĂ

* Rola de calibrare R140 / 85 cu un diametru de 140 mm acoperit cu cauciuc 85 Sh în prima poziție

* Rola de calibrare R160 / 45 cu un diametru de 160 mm acoperit cu cauciuc 45 Sh în adoua poziție

* Tampon rigid cu reglare manuală a poziției de lucru

* Motor de 11 kW

* Amperimetru electronic pentru a afișa absorbția motorului principal

* Afișare electronică a grosimii de lucru

* Oscilarea banzilor abrazive cu control electronic

* Role de presiune acoperite cu cauciuc

* Banda transportoare din cauciuc 60 Sh

* Role de susținere a pieselor la intrare si iesire

* Sistem de avans cu motor in două trepte 4,5 / 9 m / min

* Dispozitiv automat pentru tensionarea și centrarea benzii transportoare

CONFIGURARE: DMC SD 60 RCS110

1° grup “R” cu rola si 2° grup “CS” combinat rola + tampon

VERSIUNE “B” pentru RCS

POZIȚIA 1 - CALIBRARE

* Rola din otel cu diametru 140 mm
* Material otel

* Sistem pneumatic oscilant pentru curatare banda abraziva
* Dispozitivul este complet cu:
* actionare oscilant cu cu sistem electronic
* intervenție temp

complet cu:

* pornire / oprire pneumatică a rolei de primul grup “R”

* pornire / oprire pneumatică a rolei de adoua grup “CS”

* Tampon secționat electronic “MESAR”

* pornire / oprire pneumatică a tamponului

* pozitionator electronic al grosimii de lucru

* Programator electronic "LOGIC 50"

Toate tampoanele elastice și electronice sunt, de asemenea, furnizate standard cu:
*  Inserturi de contact tip N.2:
*  insert de contact semirigid plat realizat cu o foaie de oțel flexibilă grosime 0,6 mm + pâslă D = 0,68 și cârpă detașabilă din grafit. Este potrivit pentru șlefuirea panourilor masive sau furnirite.
*  inserție de contact moale semi-sandwich realizată cu o foaie de oțel flexibilă grosime 0,3 mm + cauciuc + pâslă D = 0,68 și cârpă detașabilă din grafit. Este potrivit pentru șlefuirea panourilor furnirite și / sau vopsite.
*  activarea sectoarelor prin intermediul unui programator electronic "LOGIC 50" care sincronizează intervenția cu viteza de avans și activează cantitățile pe baza formei geometrice a piesei și permite selectarea unui număr mai mare sau mai mic pe stânga sau pe dreapta sau de pe ambele părți ale piesei.

orizată activată direct de piesa de prelucrata
* hota de aspirare a prafului
* filtru și regulator de presiune

POZIȚIA 2 - CALIBRARE/SLEFUIRE

* Rola vulcanizata cu diametru 160 mm
* Duritate 1°grup 45 sh

* Sistem pneumatic oscilant pentru curatare banda abraziva
Dispozitivul este complet cu:
   -actionare oscilant cu cu sistem electronic
   -intervenție temporizată activată direct de piesa de prelucrata
   -hota de aspirare a prafului
-filtru și regulator de presiune

Accesorii:

VERSIUNE “B” pentru RCS - cod. 44.44.19

complet cu:
- pornire / oprire pneumatică a rolei de primul grup “R”
- pornire / oprire pneumatică a rolei de adoua grup “CS”
- pozitionator electronic al grosimii de lucru

- inverter 1,5 Kw pentru covor
- sistem de curatare, 1° grup
- sistem de curatare, 2° grup
- masa cu role intrare si iesire prelungita pentru piese lungi

- sistem de iluminat interiorul masini cu LED
- usa access masini transparenta
- motor principal 15 Kw

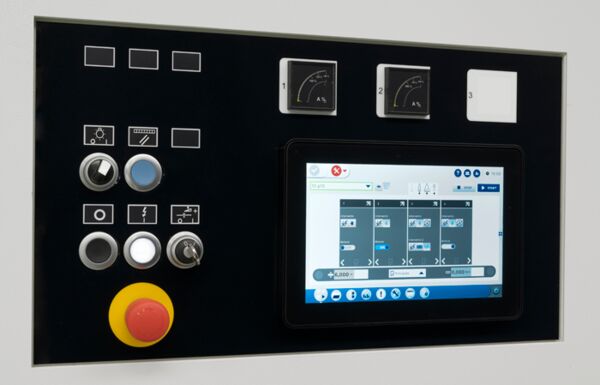

Control panel de 10” cu noul software “eye-S”

- Ecran touchscreen 10”
- Funcționalitatea ecranului tactil

Caracteristici: de gestionare a mașinilor:
- afișarea grafică a configurației mașinii
- gestionarea mașinii de pe ecranul tactil, manual sau prin 120 de programe de lucru configurabile de utilizator
- gestionarea totală a tamponului secționat electronic, cu activare, excludere și selectare a tamponuliu în configurație „întreagă”. Preselecția și activarea sectoarelor funcțiilor + sau - din dreapta sau din stânga panoului
- controlul și gestionarea grosimii de lucru
- controlul și gestionarea vitezei de rotati a banzi abrazive prin inverter
- controlul și gestionarea vitezei banda de avans prin inverter
- pornire secvențială automată a motoarelor principale și gestionarea motoarelor cu două sau trei trepte
- controlul și gestionarea poziționării on / off în funcționare și / sau sincronizării grupelor cu role sau cu tampoane (dacă sunt echipate cu pornire / oprire pneumatică)
- activarea și controlul sincronizării suflantelor de curățare a banzi abrazive și a suflantelor rotative la ieșire
- gestionarea programului de recunoaștere a pieselor decupate
- raport de funcționare a mașinii (ore de lucru / ore de pornire)
- gestionarea alarmelor de defecțiuni ale mașinii și autodiagnosticarea defecțiunilor pe plăcile electronice

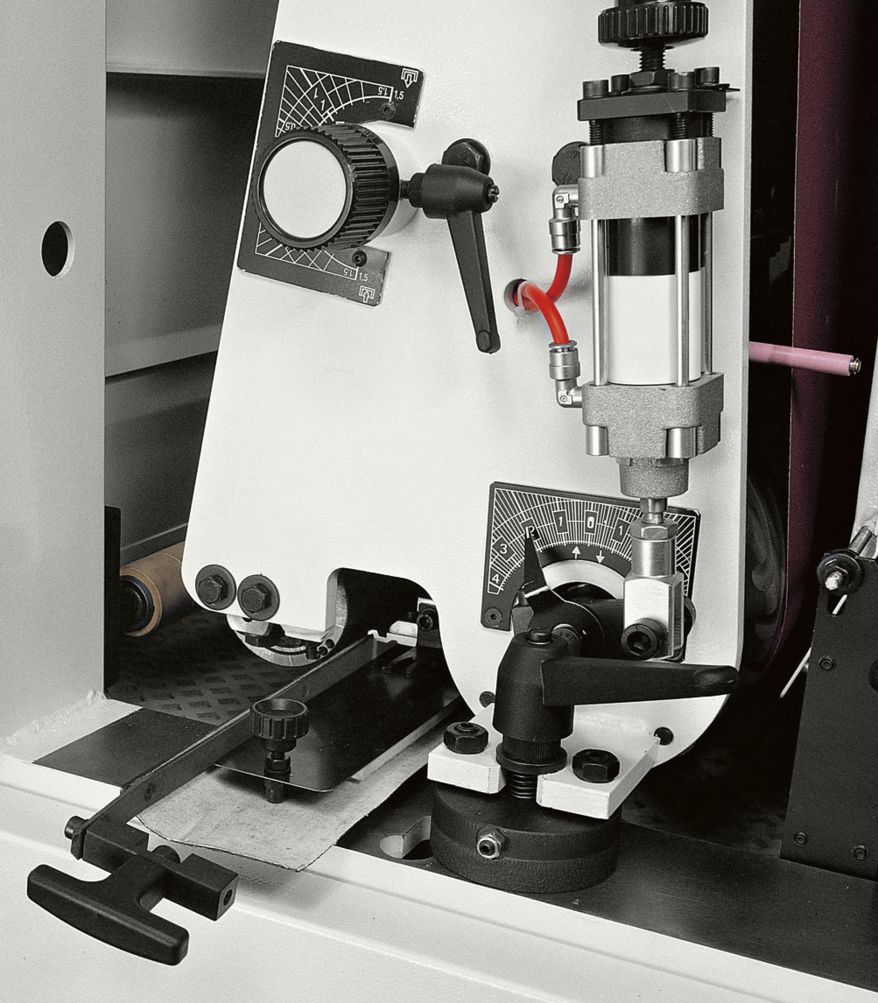

„Mesar”: cel mai bun finisaj cu orice material. Rezultate de calitate superioară datorită formei speciale a sectoarelor care permite operatorului să intervină „încet” dar și într-un mod „agresiv”, pur și simplu prin variarea presiunii de lucru. Setarea poziției padului și posibilitatea de a folosi folii de diferite grosimi îi mărește versatilitatea.

Programator electronic „eye-S”: evitați cu ușurință greșelile. Simplu și intuitiv, permițând operatorului să seteze toți parametrii de procesare în succesiune și apoi să-i lanseze prin atingerea unui buton. Posibilitatea de a stoca diverse programe de lucru pentru a recupera setările mașinii cel mai frecvent utilizate îl face ideal chiar și pentru operatorii necalificați.

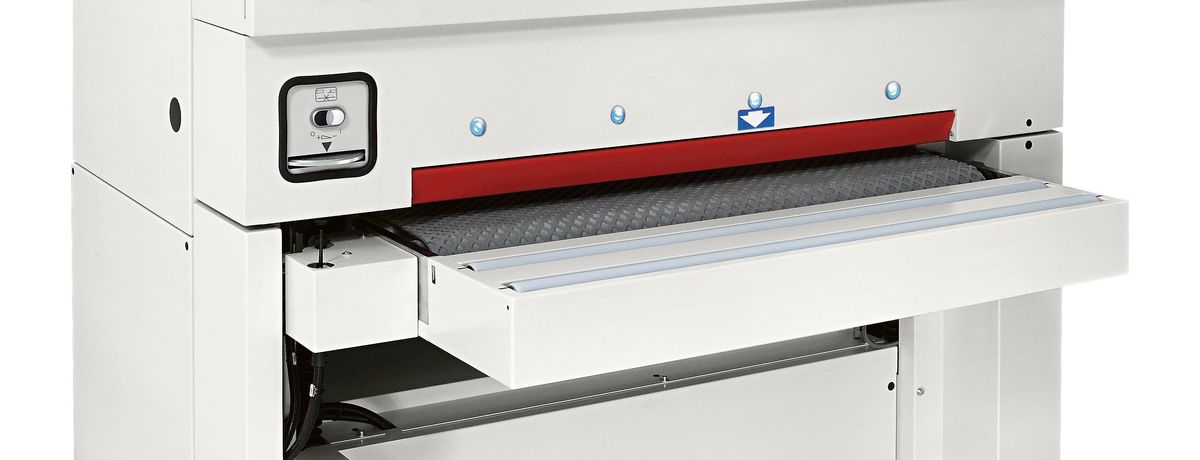

Banda de avans in forma de diamant: fara alunecare a pieselor de prelucrat. Geometria specială a profilului în formă de romb al benzii de transport asigură cea mai bună suprafață de tracțiune pentru piesa de prelucrat și cu suprafața de sprijin sporită asigură și stabilitate maximă.

Detalii tehnice

Date tehnice SCM DMC SD60 RCS 110
Lățime utilă de lucru	1.100 mm
Grosimea piesei (min.–max.)	4–170 mm
Lățimea benzii abrazive	1.115 mm
Lungimea benzii abrazive	2.150 mm
