SCM STARTECH CN V
Trebuie sa fi autentificat
Stoc :
La Comanda
Cod :
R0.03.36
25650.00 EUR
Despre

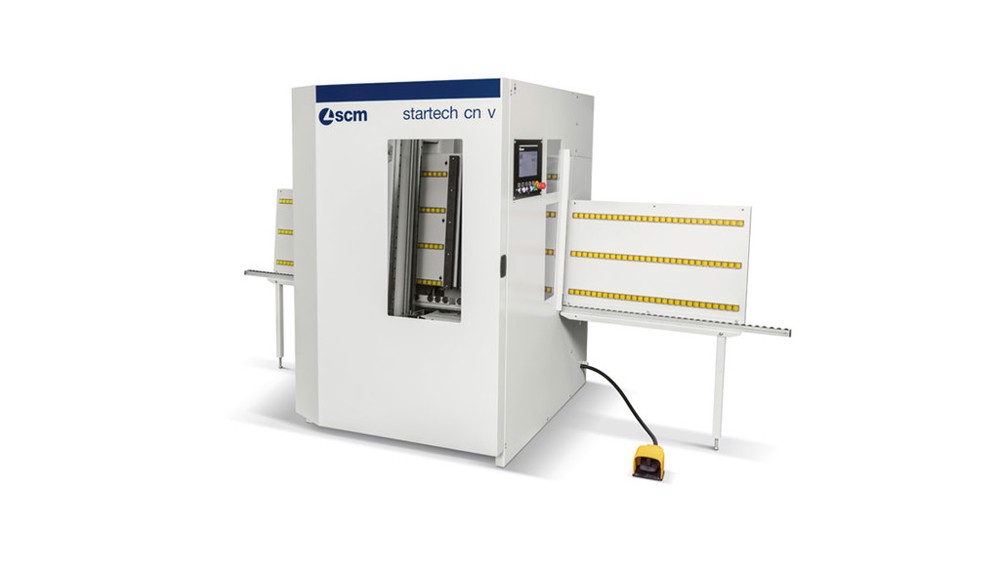

Startech cn v este noua mașină universală de gaurit și tăiat CNC cu portal fix și piesă mobilă, dedicată prelucrării:

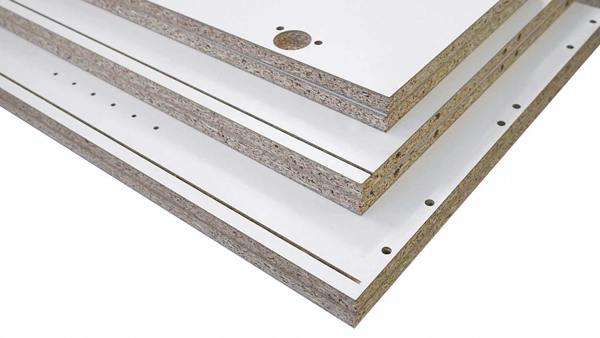

- găurire verticală pe suprafața panoului
- găurire orizontal pe toate cele patru laturi
- tăiere cu panza integrată în direcția „X”
CATALOG Startech

Descriere
FLEXIBIL: IDEAL PENTRU PRODUCȚII PERSONALIZATE Mașină complet automată cu interfață simplă și intuitivă pentru programare rapidă.

PERFORMANȚĂ: PERFORMANȚĂ DE TOP Scule și timpi de execuție reduși la minimum cu viteze de ax până la 20 m / min.

COMPACT: DIMENSIUNI DE MAȘINĂ REDUSE Cu amprenta sa de 5,5 m ^ 2 nu necesită spații mari.

PENTRU TOȚI Mașină accesibilă, de asemenea, meșterilor și tâmplăriei mici, cu un raport preț / performanță imbatabil


AVANTAJE:
Eficient: Unitați de lucru pozitionate de deasupra panoului permit o prelucrare extrem de precisă avand referință certa
Precizie: stabilitate a piesei și calitate ridicată a lucrării garantată de dispozitivul de prindere mobil cu deschidere plutitoare.
Versatil: Datorită celor 7 arbori verticali independenți, celor 4 arbori orizontali (1 +1 X și 1 + 1 Y) și a lamei X, elementele de mobilier finisate pot fi produse fără a fi nevoie să repoziționați burghiile și fără nicio configurare de intervenție a operatorului a blatului și a mașinii pe măsură ce dimensiunile panoului se schimbă.
Utilizare intuitivă cu controlul ecranului tactil de 10 inch. Posibilitatea de a importa programe din software-ul SCM Maestro.



CARACTERISTICI GENERALE

Masina de gaurit universala CNC dotata cu panza pentru tăiere, cu masa de lucru tip “gantry” și piesă mobilă, dedicat prelucrării:

  • gaurire vertical pe suprafața panoului
  • gaurire orizontal pe toate cele patru laturi
  • tăiere cu lamă integrată în direcția "X"

STRUCTURA SI MASA DE LUCRU

Structurați din laminate de oțel sudate împreună pentru a crea o bază de sprijin înclinată largă și rigidă pe care sunt fixate dispozitive de lucru. Panou electric integrat în bază. Masa de lucru confecționat din material fenolic cu caneluri care permit gaurire.

MONTANT

Structura tip “gantry”, fabricata in otel laminat care subtine grupul operator.

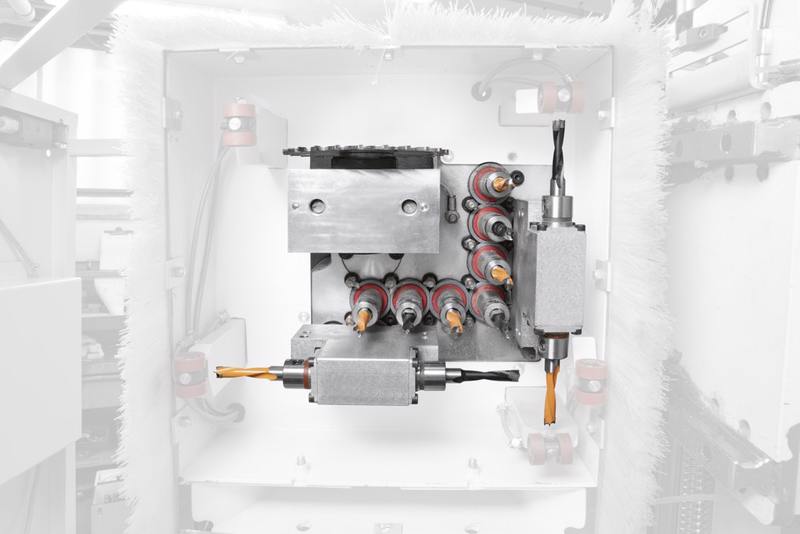

CAP DE GAURIRE

Acesta include:

  • nr.7 mandrine verticale independente (fixare în vârf D10 mm), interax 32 mm
  • nr. 4 manrine orizontale indipendente, 1 + 1 în direcția X (fixare în vârf D10 mm), 1 +1 în direcție Y (fixare în vârf D10 mm
  • viteza de rotatie 4460 rpm
  • nr.  1 panza integrata pe Direcția X (diametrul maxim 125 mm), viteza de rotatie 5700 rpm
  • puterea motorului 2,2 kW

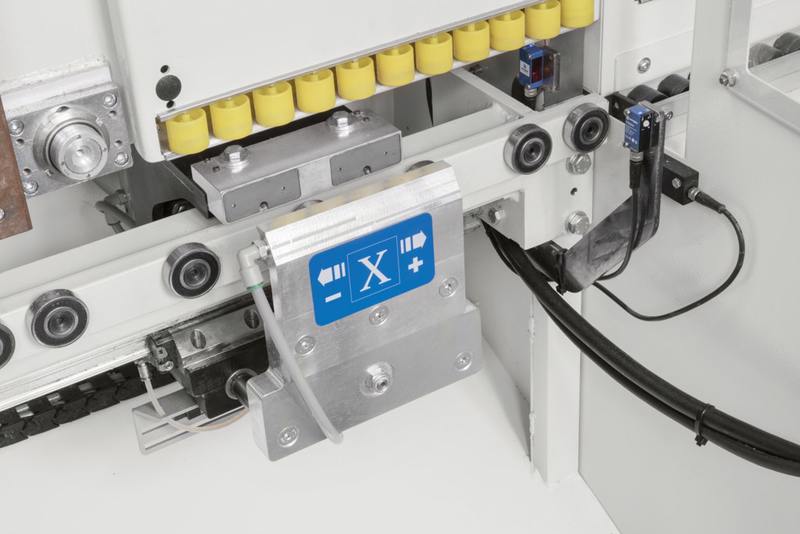

MISCARE PIESEI SI UNITATE DE LUCRU

Piesa de prelucrata este fixată de o clemă gestionată direct de controlul numeric și este poziționată secvențial sub unitate de lucru, având în vedere prelucrarea necesară.

Mișcarea în „X”, „Y” și „Z” are loc pe ghidaje liniare prismatice cu rulmenți cu bile recirculante și transmisie pe șuruburi cu bilă recirculante.

Poziționarea grupurilor se realizează cu tehnologie și acționări cu motoare cu curent continuu.

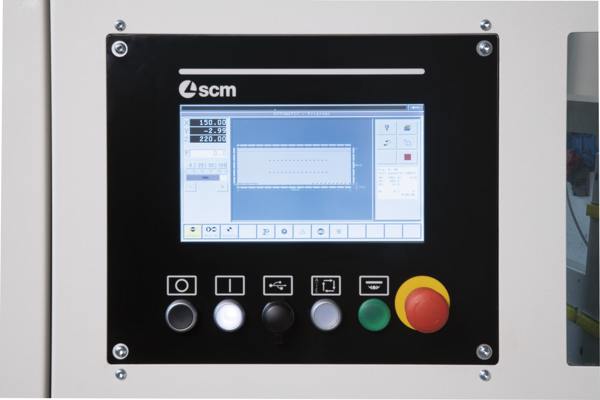

UNITATE DE CONTROL

Unitatea de control constă dintr-un control numeric dedicat mașinilor de găurit.

CN:

- Ecran tactil color de 10 "

- autodiagnosticare și raportare a erorilor cu mesaje de limbă



PROGRAMARE:

- programare de la CN

- optimizarea automată gaurire

- posibilitatea de a modifica originea panoului

- posibilitatea de a salva și importa programe prin cheie USB

- posibilitatea de a importa programe cu software CAD / CAM extern



CONFIGURATIE:

- interfață operator în aceeași limbă cu manualele furnizate

- afișare grafică a configurației capului




Detalii tehnice

Max./min. dimensiunea panoului prelucrabil X-Y-Z[mm]

3000x900x50  300x90x10

Viteza maximă a axei X / Y / Z  [m/mm]

20

Mandrine verticale

7 (4x-3y)

Mandrine orizontale

4 (2x-2y)

Diametru/grosime max. panza [mm]

125 / 6

Viteza de rotație mandrine / panza [rot/min]

4460/5700

Putere motor [Kw]

2,2
