ME 25RC
Trebuie sa fi autentificat
Stoc :
La Comanda
Cod :
R0.23.31
14141.00 EUR


Despre

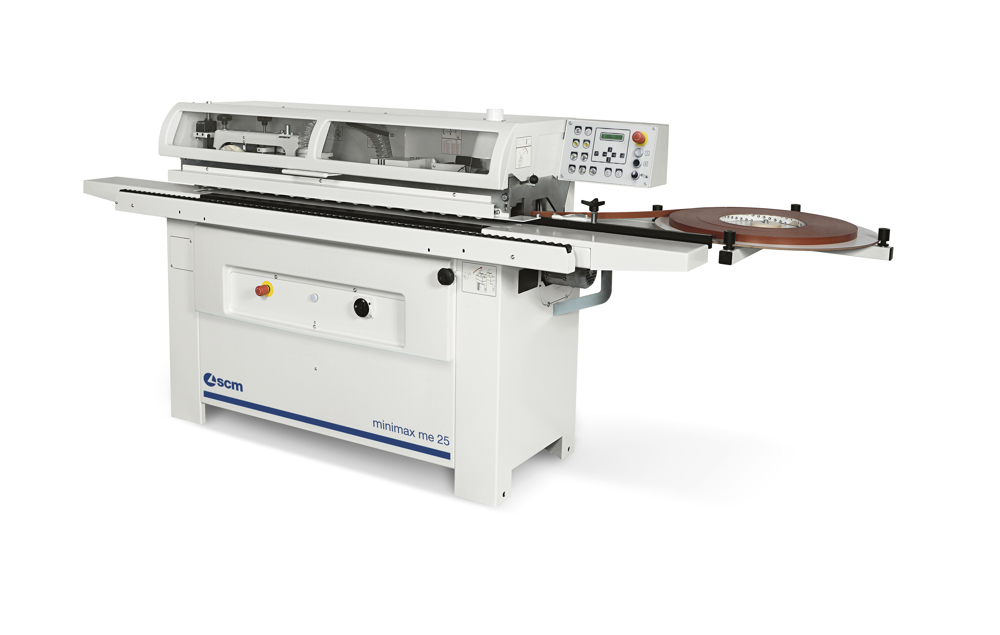

Mașină automată de aplicat cant cu vana de adeziv care permite o flexibilitate mare: melamină, PVC, material ABS până la 3 mm și fascii din lemn masiv până la 5 mm. Mașină pentru meșteșugari și tâmplari pretențioși.
CATALOG ME

Descriere
Utilizare simplă și intuitivă

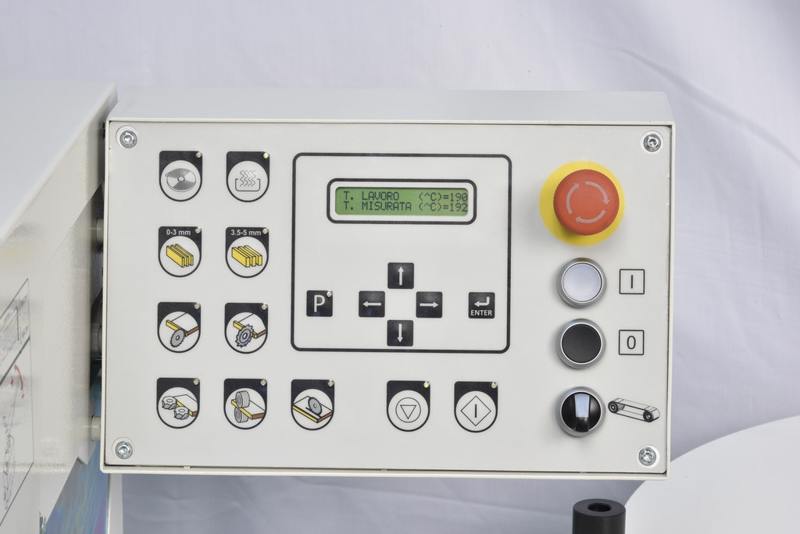

Managementul fără erori este asigurat de panoul de control situat în partea din față a mașinii, care permite o selecție convenabilă a tuturor funcțiilor principale, inclusiv activarea și excluderea grupurilor de operare. PLC-ul ajută operatorul în întreținere, curățare, diagnostic etc.
Proiectat pentru un finisaj perfect

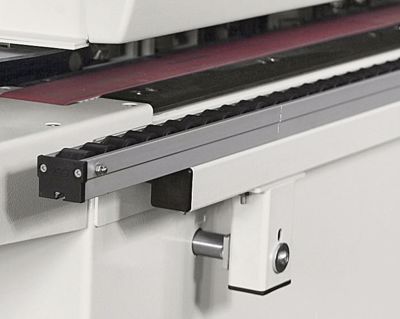

Prelucrare optima este garantata de banda transportoare (soluție exclusivă), care evită blocajele panoului sau pulsiunile tipice generate de pinionul unei șinele tradiționale și asigură un avans lin și liniar.
Întotdeauna tăieri precise
Precizie absolută oferită de grup cu o lamă și un motor asincron independent.
Finisare de calitate și versatilitate
Grupul funcționează cu copiatoare pentru a se alinia perfect cu piesa de prelucrat. Cuțitele sunt potrivite pentru tunderea dreaptă și rotunjită a muchiilor subțiri și groase, fie ele din PVC, ABS, melamină sau lemn. Grosimea muchiei prelucrate este ușor de setat folosind 2 indicatori numerici.


Furnizare standard:

  • cod. R0.22.38 = MINIMAX ME 25 versiune CE
  • Structura de oțel monobloc pentru a asigura stabilitatea, rigiditatea și menținerea reglării
  • Suprafață de lucru cu n. 3 role pe masă
  • Panou de control ușor de utilizat în toate condițiile de lucru
  • Sistem de avans cu transportor superior cu curea de mare aderența avand inserții de otel in interior
  • Ridicarea manuală a grosimi de lucru cu poziționarea automată a unităților de operare sincrone în funcție de înălțimea panoului
  • Indicator numeric al grosimii panoului selectat
  • Suport cu role de susținere a panoului pe toată lungimea mașinii
  • Ghid de ieșire din aluminiu anodizat
  • Gura de aspirare dedicată a fumurilor de adeziv; Gura de aspirare centralizată pentru unitații de lucru
  • Cabina de protectie
  • Sistem electric cu PLC, întrerupător principal lacat și relee termice
  • Buton de urgenta
  • GRUP VANA ADEZIV, ÎNCĂRCARE ȘI PRESIUNE CANT
    Completi cu:
    - vana pentru adeziv teflonata cu incalzire rapida, pentru schimbarea ușoară a cleiului

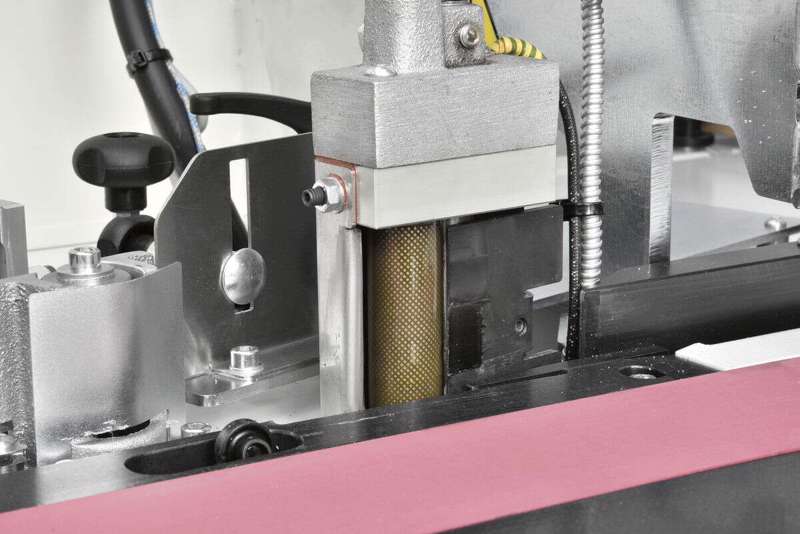

    - rola de aplicare a adezivului cu rezistență în interior pentru a garanta o temperatură constantă - controlul temperaturii aplicate a adezivului integrat în PLC
    - dispozitiv pentru recuperarea automată a adezivului neutilizat
    - încărcător automat pentru cant în rola cu ghigliotina pentru cant cu grosimea de până la 3 mm
    - diametrul suportului rola rotativ 730 mm
    - role de presiune compuse din n. 2 role din care primul din oțel și al doilea din cauciuc
    - reglarea ghidajului de intrare în funcție de grosimea muchiei cu mișcarea manuala (indicator numeric)
    - funcție integrată în PLC pentru a reduce temperatura vasului de lipici după una temporară inactivitate

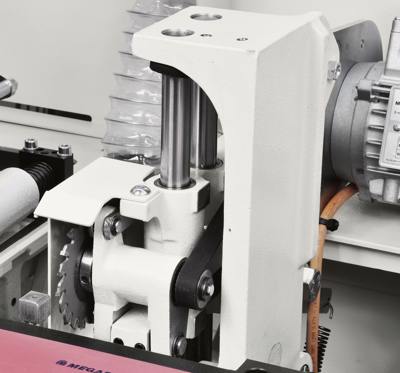

  • GRUPUL RETEZARE
    Tăierea pneumatică a capătului piesei pentru tăierea cantului din față și din spate la 90 °. Posibilitatea excluderii grupului prin intermediul PLC. Structura din oțel de înaltă rigiditate și stabilitatel
  • GRUPA DE FREZARE OVERLAPPED
    Echipat cu copiatoare culisante verticale, pentru a alinia perfect sculele la punctul de lucru.
    Grupul este complet cu freze combinate cu diametrul de 72 mm: partea rotunjită a muchiei de tăiere este utilizată pentru a tăia marginile de rază (2 mm) și canturi subțiri teșite; partea dreaptă a tăierii este folosită pentru tunderea cant de lemn de până la 5 mm. Pentru a folosi masina cu rotunjrea pentru cant cu raza sau cant drept pentru lemn, pur și simplu deplasați grupul in mod axial. Grosimea este indicată de 2 indicatori numerici.
  • GRUP RASCHETARE CANT
    Pentru finisarea canturii PVC / ABS de 2 mm (sau 3 mm la cerere).
    Structura de rigiditate ridicată permite un finisaj optim, fără vibrații.
    Precizia prelucrării este asigurată de copiere glisante frontale și verticale (cu suprafețe lustruite și cromate), care poziționează cu exactitate cuțitele în raport cu punctul de tăiere.
    Pereche de cuțite incluse (R = 2 mm; R = 3 mm la cerere). Excluderea manuală a grupului.
  • GRUP RASCHETARE ADEZIV (standard cu versiune ME25, nu este disponibila cu versiune ME25 RC)
    Vă permite să îndepărtați orice exces de lipici în joncțiunea dintre panou și margine, îmbunătățește curățarea panoului.

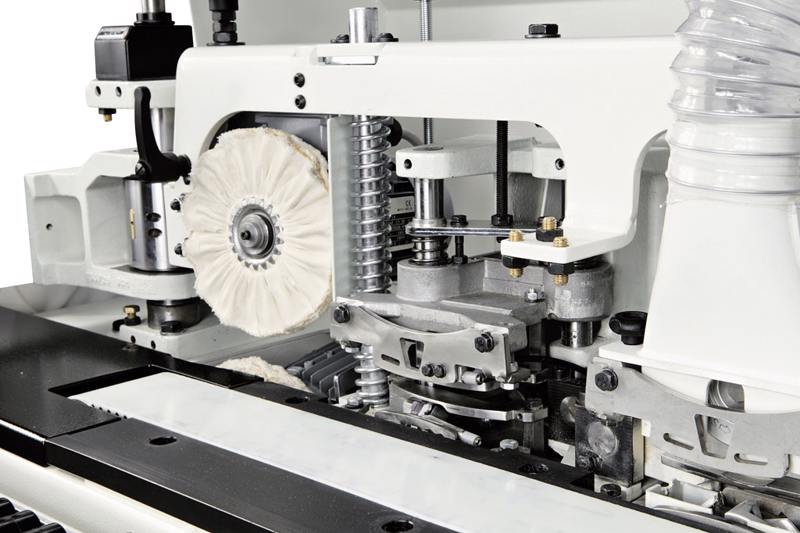

  • GRUPUL PERII (standard cu versiune ME25 RC, nu este disponibila cu versiune ME25)
    Cu două motoare independente pentru curățarea / lustruirea muchiilor.
    Motoare înclinate și reglabile vertical pentru a optimiza acțiunea de curățare / lustruire.
  • Certificat de conformitate conform standardelor CE
Detalii tehnice

Dimensiuni masa de lucru [mm]

2600 x  530

Inaltime masa de lucru mm]

904

Grosime cant in role [mm]

0,4 - 3

Grosime max. prelucrabile cant in fasii [mm]

5

Inaltime prelucrabila min. - max.  [mm]

12 - 50

Inaltime prelucrabila min. - max. cu unitate de tundere [mm]

16 - 50

Lungime/Latime min. panou prelucrabil cu cant in role [mm]

190/65

Lungimea minima panou retezat numai la intrare [mm]

120

Putere motor avans in S1 [kw]

0,25

Presiune aer necesara [bar]

           6,5

Tamparatura de lucru [°C]

190

Diametru gurii de exhaustare [mm]

120

Viteza de avans [m/min]

7

Grup vana-adeziv



Putere motor in  S1 [Kw]

0,18

Capacitate rezervor [Kg]

0,8

Grup retezare



Putere motor in  S1 [Kw]

0,37

Panza retezare

ø 90 mm Z20

Viteza de rotatie freze [rot/min]

12.000

Grup de tuns



Putere motor in S1 [Kw]

0,55

Freza in widia

ø 0,5 mm Z4

Viteza de rotatie freze [rot/min]

12.000
