ME 22

Explorează configurația și caracteristicile modelului ME 22 pentru prelucrarea canturilor panourilor de mobilier. Consultă dotările și datele tehnice de mai jos pentru a verifica potrivirea cu procesul tău de producție.

Cere oferta pentru ME 22 →

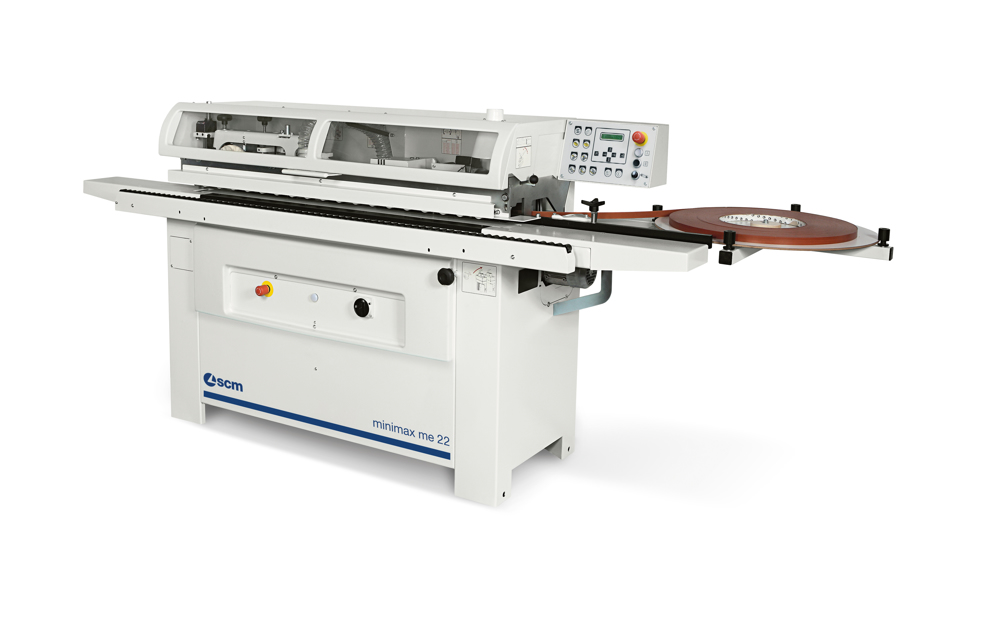

Mașină automată de aplicat cant cu vana de adeziv care permite o flexibilitate mare: melamină, PVC, material ABS până la 2 mm și fascii din lemn masiv până la 5 mm. Mașină pentru meșteșugari și tâmplari pretențioși.
CATALOG ME

Configurație și ofertă pentru atelier

Comunică materialul, dimensiunile reperelor și volumul de lucru pentru discutarea echipării. Dotările opționale, disponibilitatea și termenul de livrare se confirmă în oferta TECH WOOD.

Compară soluțiile din categorie · Vezi utilajele din stoc · Solicită consultanță

Descriere

Utilizare simplă și intuitivă

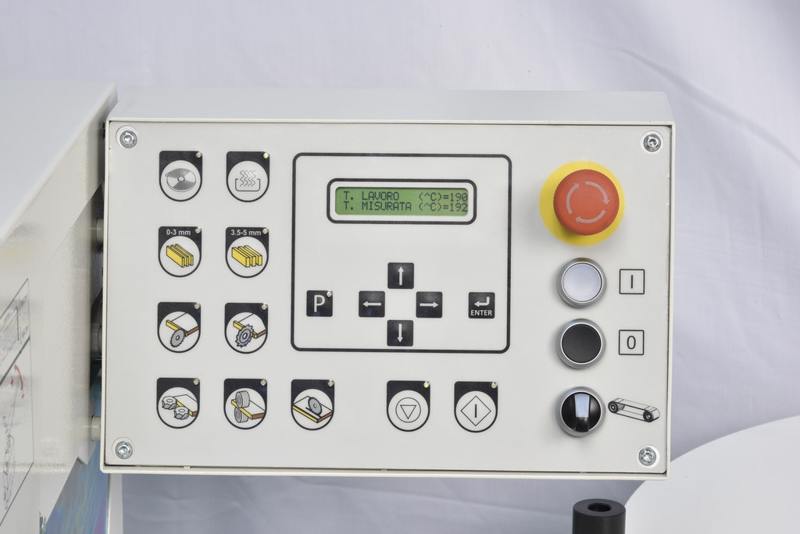

Managementul fără erori este asigurat de panoul de control situat în partea din față a mașinii, care permite o selecție convenabilă a tuturor funcțiilor principale, inclusiv activarea și excluderea grupurilor de operare. PLC-ul ajută operatorul în întreținere, curățare, diagnostic etc.

Proiectat pentru un finisaj perfect
Prelucrare optima este garantata de banda transportoare (soluție exclusivă), care evită blocajele panoului sau pulsiunile tipice generate de pinionul unei șinele tradiționale și asigură un avans lin și liniar.

Aplicație ideală pentru cantuire

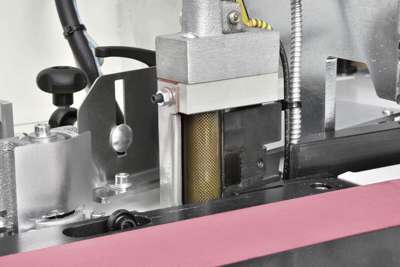

Adezivul este încălzit rapid și uniform de rezistențe. Scăderea automată a temperaturii în caz de inactivitate temporară a mașinii împiedică arderea adezivului. Un nou sistem inovator de auto-lubrifiere a vanei de adeziv permite o utilizare mai prelungita fără a fi nevoie de ungere. Două role apasă cant in mod eficient și uniform pe piesă. Rola întinde adezivului cu rezistență în interior, asigură distribuirea uniformă a adezivului și la temperatura maximă de lucru chiar și pe panouri cu înălțimea maximă de lucru.

Finisare de calitate și versatilitate
Grupul funcționează cu copiatoare pentru a se alinia perfect cu piesa de prelucrat. Cuțitele sunt potrivite pentru tunderea dreaptă și rotunjită a muchiilor subțiri și groase, fie ele din PVC, ABS, melamină sau lemn. Grosimea muchiei prelucrate este ușor de setat folosind 2 indicatori numerici.

Furnizare standard:

cod. R0.23.28 = MINIMAX ME 22 versiune CE
Structura de oțel monobloc pentru a asigura stabilitatea, rigiditatea și menținerea reglării
Suprafață de lucru cu n. 3 role pe masă
Panou de control ușor de utilizat în toate condițiile de lucru
Sistem de avans cu transportor superior cu curea de mare aderența avand inserții de otel in interior
Ridicarea manuală a grosimi de lucru cu poziționarea automată a unităților de operare sincrone în funcție de înălțimea panoului
Indicator numeric al grosimii panoului selectat
Suport cu role de susținere a panoului pe toată lungimea mașinii
Ghid de ieșire din aluminiu anodizat
Gura de aspirare dedicată a fumurilor de adeziv; Gura de aspirare centralizată pentru unitații de lucru
Cabina de protectie
Sistem electric cu PLC, întrerupător principal lacat și relee termice
Buton de urgenta

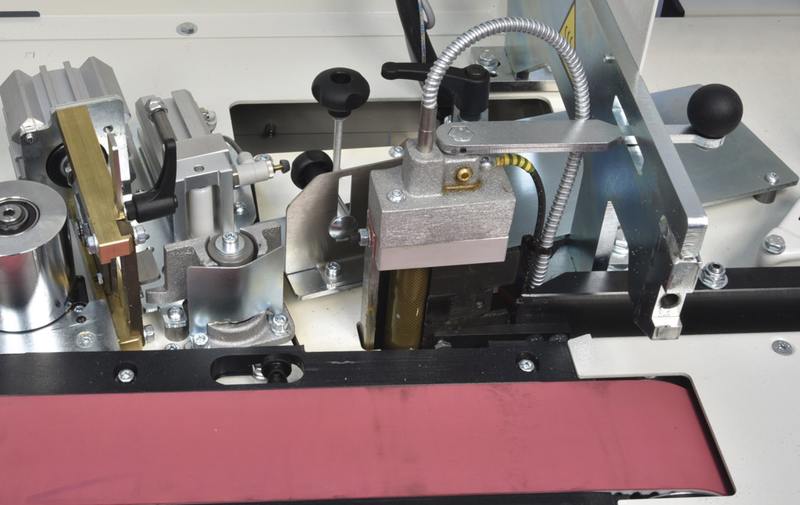

GRUP VANA ADEZIV, ÎNCĂRCARE ȘI PRESIUNE CANT
Completi cu:
- vana pentru adeziv teflonata cu incalzire rapida, pentru schimbarea ușoară a cleiului
- rola de aplicare a adezivului cu rezistență în interior pentru a garanta o temperatură constantă - controlul temperaturii aplicate a adezivului integrat în PLC
- dispozitiv pentru recuperarea automată a lipiciului neutilizat
- încărcător automat pentru cant în rola cu ghigliotina pentru cant cu grosimea de până la 2 mm
- diametrul suportului rola rotativ 730 mm
- role de presiune compuse din n. 2 role din care primul din oțel și al doilea din cauciuc
- reglarea ghidajului de intrare în funcție de grosimea muchiei cu mișcarea manuala (indicator numeric)
- funcție integrată în PLC pentru a reduce temperatura vasului de lipici după una temporară inactivitate
GRUPUL RETEZARE
Tăierea pneumatică a capătului piesei pentru tăierea cantului din față și din spate la 90 °. Posibilitatea excluderii grupului prin intermediul PLC. Structura din oțel de înaltă rigiditate și stabilitatel

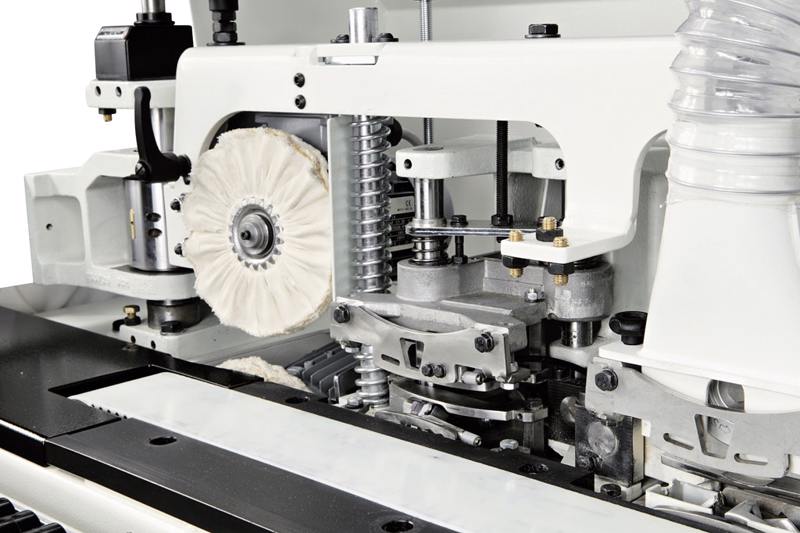

GRUPA DE FREZARE OVERLAPPED
Echipat cu copiatoare culisante verticale, pentru a alinia perfect sculele la punctul de lucru.
Grupul este complet cu freze combinate cu diametrul de 72 mm: partea rotunjită a muchiei de tăiere este utilizată pentru a tăia marginile de rază (2 mm) și canturi subțiri teșite; partea dreaptă a tăierii este folosită pentru tunderea cant de lemn de până la 5 mm. Pentru a folosi masina cu rotunjrea pentru cant cu raza sau cant drept pentru lemn, pur și simplu deplasați grupul in mod axial. Grosimea este indicată de 2 indicatori numerici.
Certificat de conformitate conform standardelor CE

Detalii tehnice

Dimensiuni masa de lucru [mm]	2600 x 530
Inaltime masa de lucru mm]	904
Grosime cant in role [mm]	0,4 - 2
Grosime max. prelucrabile cant in fasii [mm]	5
Inaltime prelucrabila min. - max. [mm]	12 - 50
Inaltime prelucrabila min. - max. cu unitate de tundere [mm]	16 - 50
Lungime/Latime min. panou prelucrabil cu cant in role [mm]	190/65
Lungimea minima panou retezat numai la intrare [mm]	120
Putere motor avans in S1 [kw]	0,25
Presiune aer necesara [bar]	6,5
Tamparatura de lucru [°C]	190
Diametru gura de exhaustare [mm]	120
Viteza de avans [m/min]	7
Grup vana-adeziv
Putere motor in S1 [Kw]	0,18
Capacitate rezervor [Kg]	0,8
Grup de tuns
Putere motor in S1 [Kw]	0,55
Freza in widia	ø 0,5 mm Z4
Viteza de rotatie freze [rot/min]	12.000
Grup perii (optional)
Putere motor in S1 [Kw]	0,14
Viteza de rotatie perii [rot/min]	2.800
