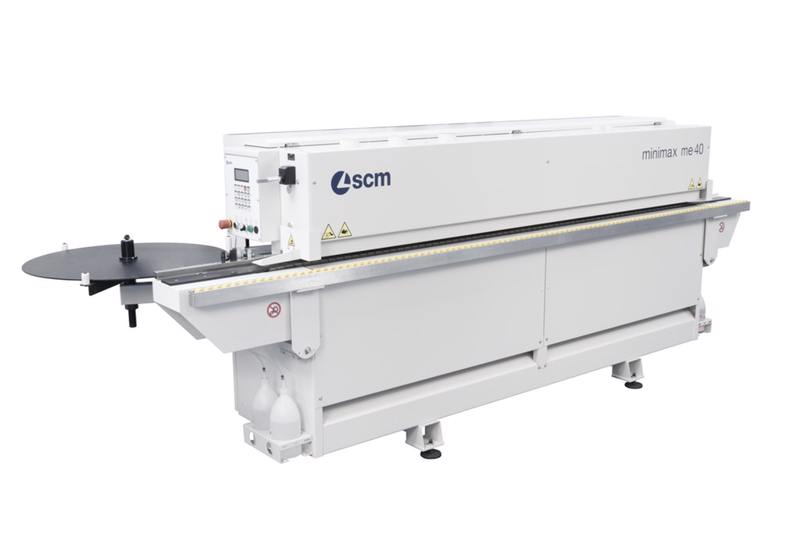

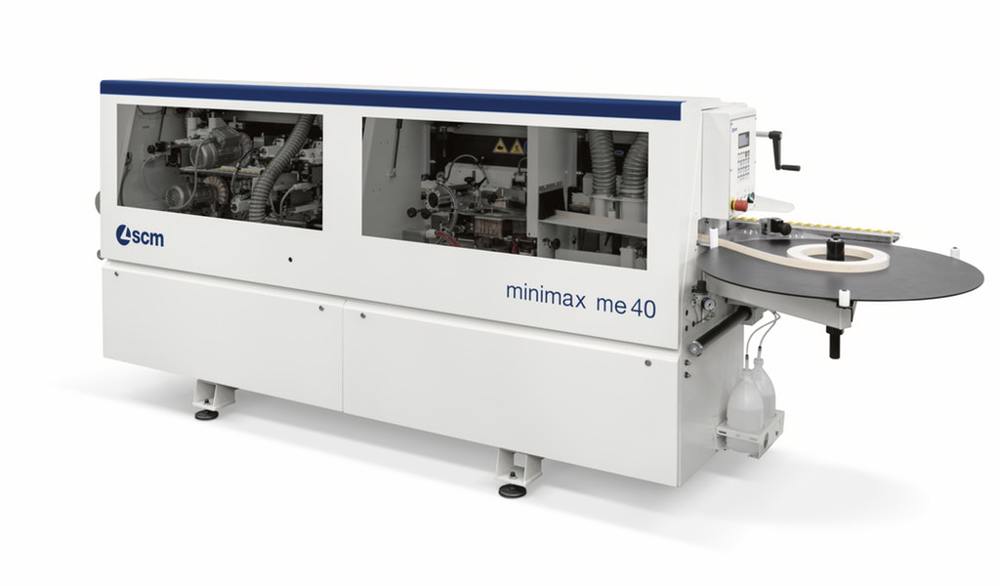

ME 40
Trebuie sa fi autentificat
Stoc :
La Comanda
Cod :
R0.01.12
19917.00 EUR


Despre
Mașina cu productivitate ridicată și performanță de înaltă calitate. Me 40 este confirmată cea mai accesibilă mașină din gama sa tehnologică și cu un raport calitate / preț excelent. Această mașină crește in productivitatea cu sistem de intrenare cu șenila ajugand la o viteză de 9 m / min (cea mai rapidă din gama minimax) și garantează standarde înalte de calitate în prelucrare datorită posibilității de a lucra cu clei poliuretanic! Mașina este completa cu toate dotarii rămânând extrem de simpla de utilizat.
CATALOG ME

Descriere
Soluții avansate din punct de vedere tehnologic

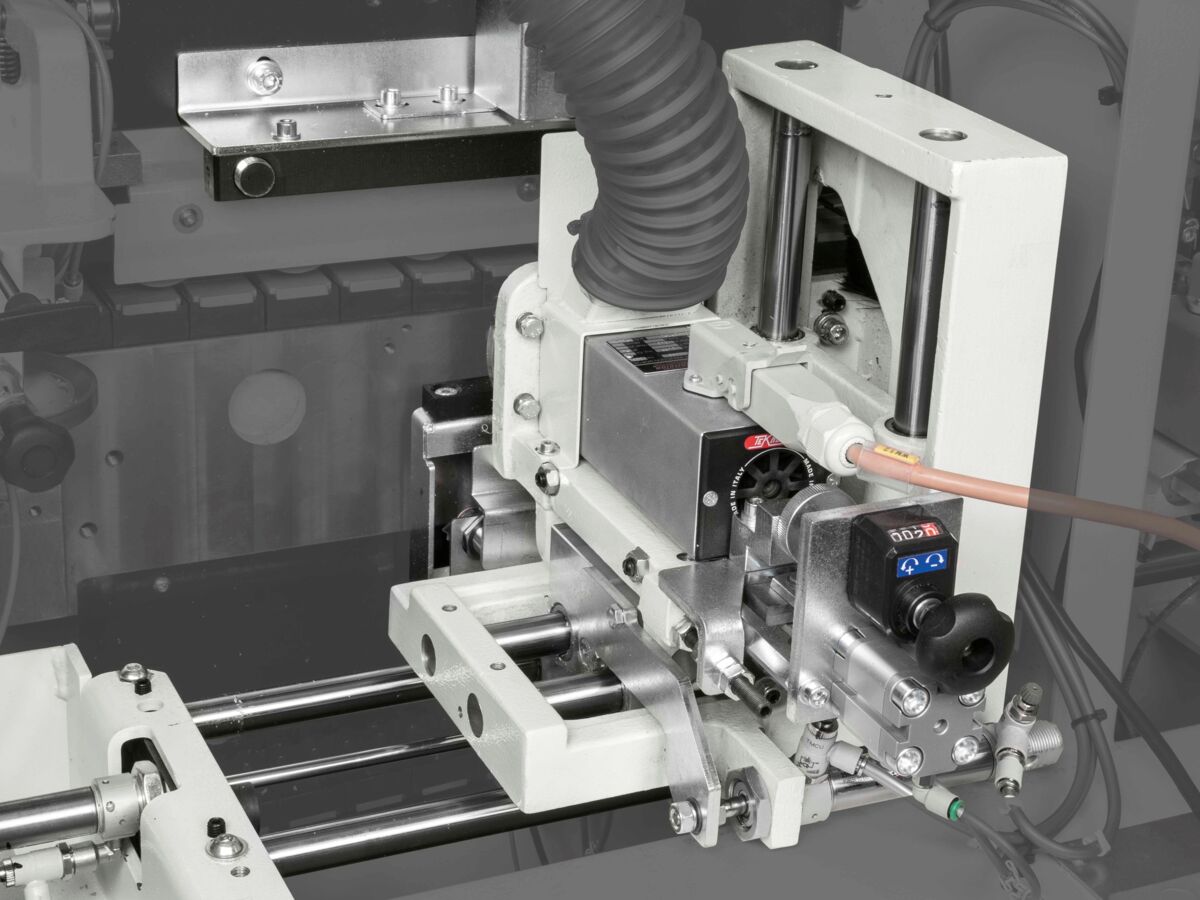

Unitatea de rotunjire realizează rotunjirea marginilor subțiri și groase de până la 3 mm, pentru cea mai bună calitate a finisării panoului.

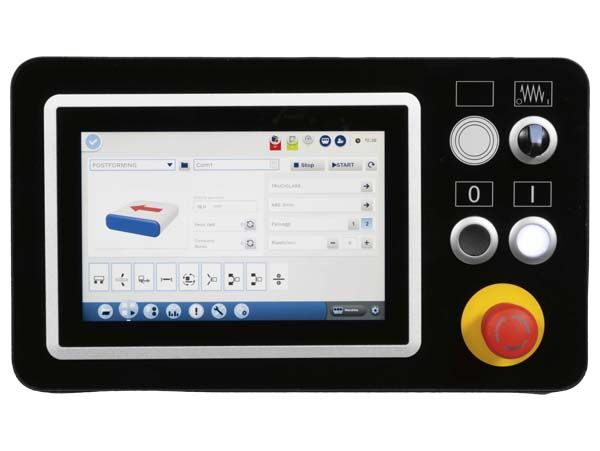

Consolă compactă „eye-S”.
Gestionarea optimă a mașinii datorită noului panou de control cu ​​ecran tactil de 10 inch Maestro active, interfață operator, unde toate funcțiile mașinii sunt prezentate grafic.
Întotdeauna tăieri precise
Precizie absolută oferită de grup cu o lamă și un motor asincron independent.

Furnizare standard:

  • cod. R0.01.12 = MINIMAX ME 40 versiune CE
  • Structura de oțel monobloc pentru a asigura stabilitatea, rigiditatea și menținerea reglării
  • Panoul de control intrat pentru a facilita utilizarea acestuia în toate condițiile de lucru
  • Presor superior din oțel cu 2 rânduri eșalonate de roți sub presiune din cauciuc montate pe rulmenți. Carter pentru protecția roților de posibile aschi neaspirate
  • Ridicarea manuală a grosimi de lucru cu poziționarea automată a unităților de operare sincrone în funcție de înălțimea panoului
  • Indicator numeric al grosimii panoului selectat
  • Sistem de avans efectuat cu lant compus de elementi vulcanizati cu cauciuc de înaltă aderență și lanț industrial 3/4. Alunecarea blocurilor glisante are loc pe două ghidaje din oțel, unul rotund și celălalt plat, care garantează transportul liniar al piesei și rezistența la sarcinile laterale. Ungere manuală.
  • Suport cu role de susținere a panoului pe toată lungimea mașinii
  • Ghid de ieșire din aluminiu anodizat
  • Gura de aspirare dedicată a fumurilor de adeziv; Gura de aspirare centralizată pentru unitații de lucru
  • Cabina de protectie
  • Afișare grafică PLC și 4 ”cu caractere mari și luminoase, selectare limbă de lucru, tastatură cu taste "soft touch" și LED-uri luminoase, reglarea și indicarea temperaturii vasului de lipici
  • Sistem de control cu encoder amplasat pe pinionul motoreductor de intrenare avansului. întrerupător principal cu blocare și relee termice, buton de urgență

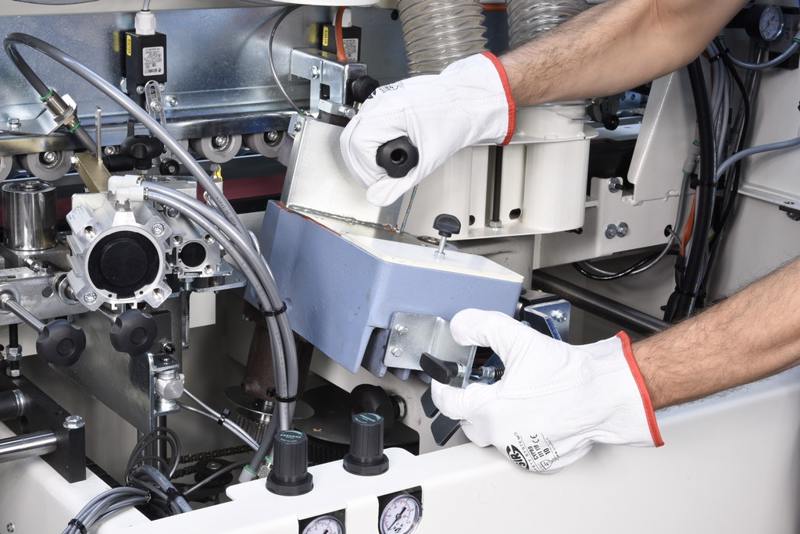

  • GRUP VANA ADEZIV, ÎNCĂRCARE ȘI PRESIUNE CANT
    Completi cu:
    - vana pentru adeziv teflonata cu incalzire rapida, pentru schimbarea ușoară a cleiului
    - rola de aplicare a adezivului cu rezistență în interior pentru a garanta o temperatură constantă - controlul temperaturii aplicate a adezivului integrat în PLC
    - dispozitiv pentru recuperarea automată a adezivului neutilizat

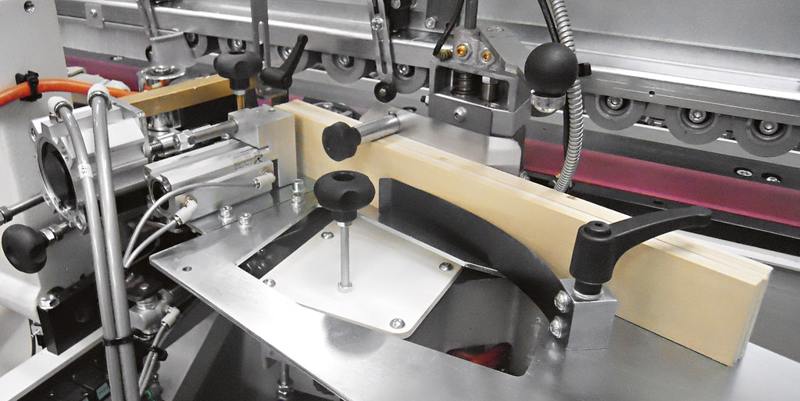

    - încărcător automat pentru cant în rola cu ghigliotina pentru cant cu grosimea de până la 3 mm
    - diametrul suportului rola rotativ 730 mm
    - role de presiune compuse din n. 2 role din care primul din oțel și al doilea din cauciuc
    - reglarea ghidajului de intrare în funcție de grosimea muchiei cu mișcarea manuala (indicator numeric)
    - funcție integrată în PLC pentru a reduce temperatura vasului de lipici după una temporară inactivitate
  • GRUPUL RETEZARE
    Tăierea pneumatică a capătului piesei pentru tăierea cantului din față și din spate la 90 °. Posibilitatea excluderii grupului prin intermediul PLC. Structura din oțel de înaltă rigiditate și stabilitatel
  • GRUPA DE FREZARE
    Echipat cu copiatoare culisante verticale, pentru a alinia perfect sculele la punctul de lucru.
    Grupul este complet cu freze combinate cu diametrul de 55,3 mm: partea rotunjită a muchiei de tăiere este utilizată pentru a tăia marginile de rază (2 mm) și canturi subțiri teșite; partea dreaptă a tăierii este folosită pentru tunderea cant de lemn de până la 5 mm. Pentru a folosi masina cu rotunjrea pentru cant cu raza sau cant drept pentru lemn, pur și simplu deplasați grupul in mod axial. Grosimea este indicată de 2 indicatori numerici.
  • GRUP RASCHETARE CANT (optional)
    Pentru finisarea canturii PVC / ABS de 2 mm (sau 3 mm la cerere).
    Structura de rigiditate ridicată permite un finisaj optim, fără vibrații.
    Precizia prelucrării este asigurată de copiere glisante frontale și verticale (cu suprafețe lustruite și cromate), care poziționează cu exactitate cuțitele în raport cu punctul de tăiere.
    Pereche de cuțite incluse (R = 2 mm; R = 3 mm la cerere). Excluderea manuală a grupului.
  • GRUP RASCHETARE ADEZIV (optional)
    Vă permite să îndepărtați orice exces de lipici în joncțiunea dintre panou și margine, îmbunătățește curățarea panoului.
  • GRUPUL PERII (optional)
    Cu două motoare independente pentru curățarea / lustruirea muchiilor.
    Motoare înclinate și reglabile vertical pentru a optimiza acțiunea de curățare / lustruire.
  • Certificat de conformitate conform standardelor CE
Detalii tehnice

Dimensiuni masa de lucru [mm]

3465 x  710

Inaltime masa de lucru mm]

875

Grosime cant in role [mm]

0,4 - 3

Grosime max. prelucrabile cant in fasii [mm]

5

Inaltime prelucrabila min. - max.  [mm]

8 - 50

Lungime/Latime min. panou prelucrabil cu cant in role [mm]

190/110

Lungimea minima panou retezat numai la intrare [mm]

120

Putere motor avans in S1 [kw]

0,55

Presiune aer necesara [bar]

           6,5

Tamparatura de lucru [°C]

intre 20 si 190

Diametru gurii de exhaustare [mm]

2 x 60

Viteza de avans [m/min]

9

Grup vana-adeziv



Putere motor in  S1 [Kw]

0,25

Capacitate rezervor [Kg]

0,8

Grup retezare



Putere motor in  S1 [Kw]

0,19

Panza retezare

ø 125 mm Z20

Viteza de rotatie freze [rot/min]

12.000

Grup de frezare



Putere motor in S1 [Kw]

2 x 0,35

Freza in widia

ø 55,3 mm Z3

Viteza de rotatie freze [rot/min]

12.000
