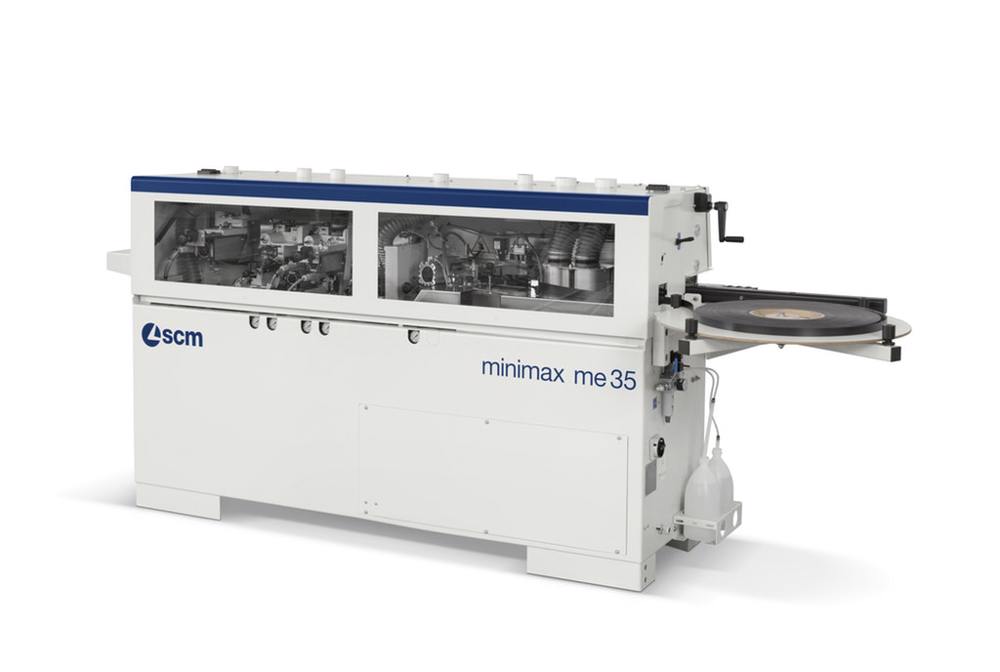

ME 35t
Trebuie sa fi autentificat
Stoc :
Da
Cod :
R0.03.13
20727.00 EUR


Despre
Simplu de utilizat și completa in dotarile: ME 35t, cu posibilitatea de a lipi fascii din lemn masiv până la 5 mm grosime, oferă performanțe maxime în categoria această. ME 35t este o masina ideala!

CATALOG ME

Descriere

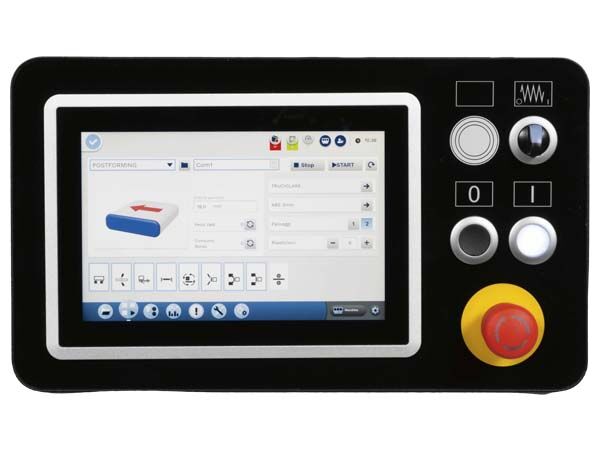

Utilizare simplă și intuitivă
Managementul fără erori este asigurat de panoul de control situat în partea din față a mașinii, care permite o selecție convenabilă a tuturor funcțiilor principale, inclusiv activarea și excluderea grupurilor de operare. PLC-ul ajută operatorul în întreținere, curățare, diagnostic etc.
Proiectat pentru un finisaj perfect
Sistem de avans efectuat cu lant compus de elementi vulcanizati cu cauciuc de înaltă aderență și lanț industrial 3/4.
Idee strălucitoare
Grupul opțional de retezare/raza vă permite să realizați o rază a colțurilor panoului tăiat fără a fi necesar ca operatorul să trebuiască să-l termine manual... idee genială pentru un produs finit de înaltă calitate./>


Furnizare standard:

  • cod. R0.03.13 = MINIMAX ME 35t versiune CE
  • Structura de oțel monobloc pentru a asigura stabilitatea, rigiditatea și menținerea reglării
  • Suprafață de lucru cu n. 3 role pe masă
  • Panou de control ușor de utilizat în toate condițiile de lucru
  • Sistem de avans efectuat cu lant compus de elementi vulcanizati cu cauciuc de înaltă aderență și lanț industrial 3/4. Alunecarea blocurilor glisante are loc pe două ghidaje din oțel, unul rotund și celălalt plat, care garantează transportul liniar al piesei și rezistența la sarcinile laterale. Ungere manuală.
  • Ridicarea manuală a grosimi de lucru cu poziționarea automată a unităților de operare sincrone în funcție de înălțimea panoului
  • Indicator numeric al grosimii panoului selectat
  • Suport cu role de susținere a panoului pe toată lungimea mașinii
  • Ghid de ieșire din aluminiu anodizat
  • Gura de aspirare dedicată a fumurilor de adeziv; Gura de aspirare centralizată pentru unitații de lucru
  • Cabina de protectie
  • Sistem electric cu PLC, întrerupător principal lacat și relee termice
  • Buton de urgenta

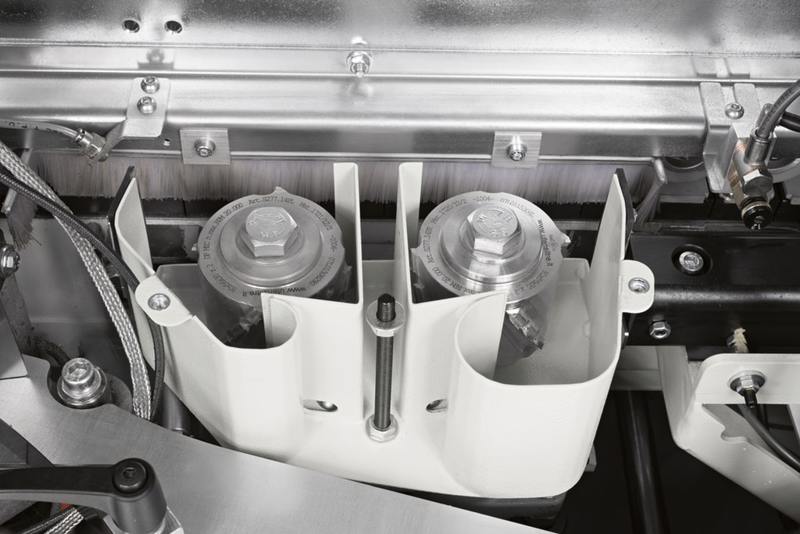

  • GRUPUL RECTIFICARE
    Constând din nr. 2 unealtă de diamant, cu diametrul de 80 mm, permite o finisare fină și liniaritatea panoului în pre-procesare. Echipat cu aspirație și un dispozitiv de suflare a aerului care curăță panoul de praful rezidual și așchii.
    Posibilitatea de a efectua 4 mutări separate: 0,5; 1; 1.5; Grosime de 2 mm.
    Posibilitatea de a efectua mișcări verticala pentru a putea exploata in totalitate freza.
    N.B. Pentru a obține un rezultat optim, aschierea nu trebuie să depășească grosimea cantului aplicat.

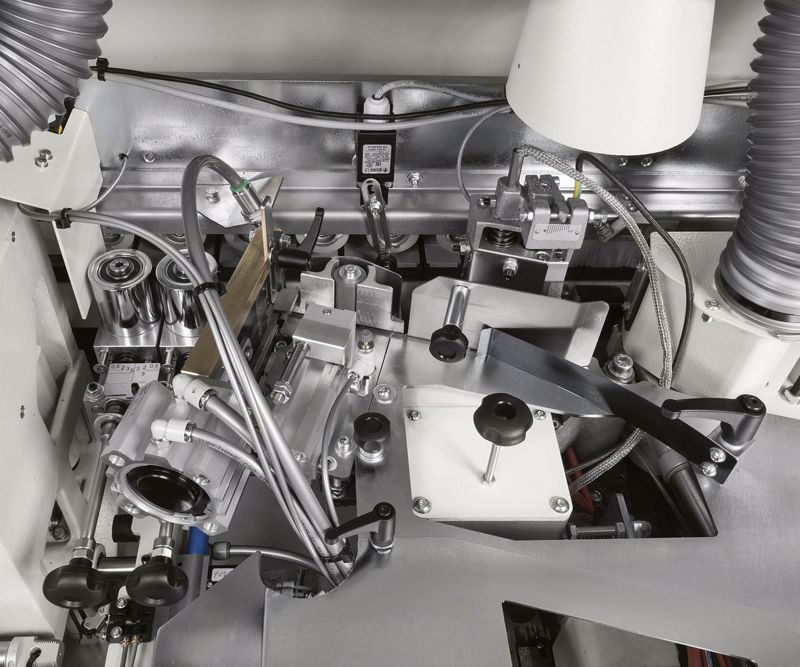

  • GRUP VANA ADEZIV, ÎNCĂRCARE ȘI PRESIUNE CANT
    Completi cu:
    - vana pentru adeziv teflonata cu incalzire rapida, pentru schimbarea ușoară a cleiului
    - rola de aplicare a adezivului cu rezistență în interior pentru a garanta o temperatură constantă - controlul temperaturii aplicate a adezivului integrat în PLC
    - dispozitiv pentru recuperarea automată a adezivului neutilizat
    - încărcător automat pentru cant în rola cu ghigliotina pentru cant cu grosimea de până la 3 mm
    - diametrul suportului rola rotativ 730 mm
    - role de presiune compuse din n. 2 role din care primul din oțel și al doilea din cauciuc
    - reglarea ghidajului de intrare în funcție de grosimea muchiei cu mișcarea manuala (indicator numeric)
    - funcție integrată în PLC pentru a reduce temperatura vasului de lipici după una temporară inactivitate

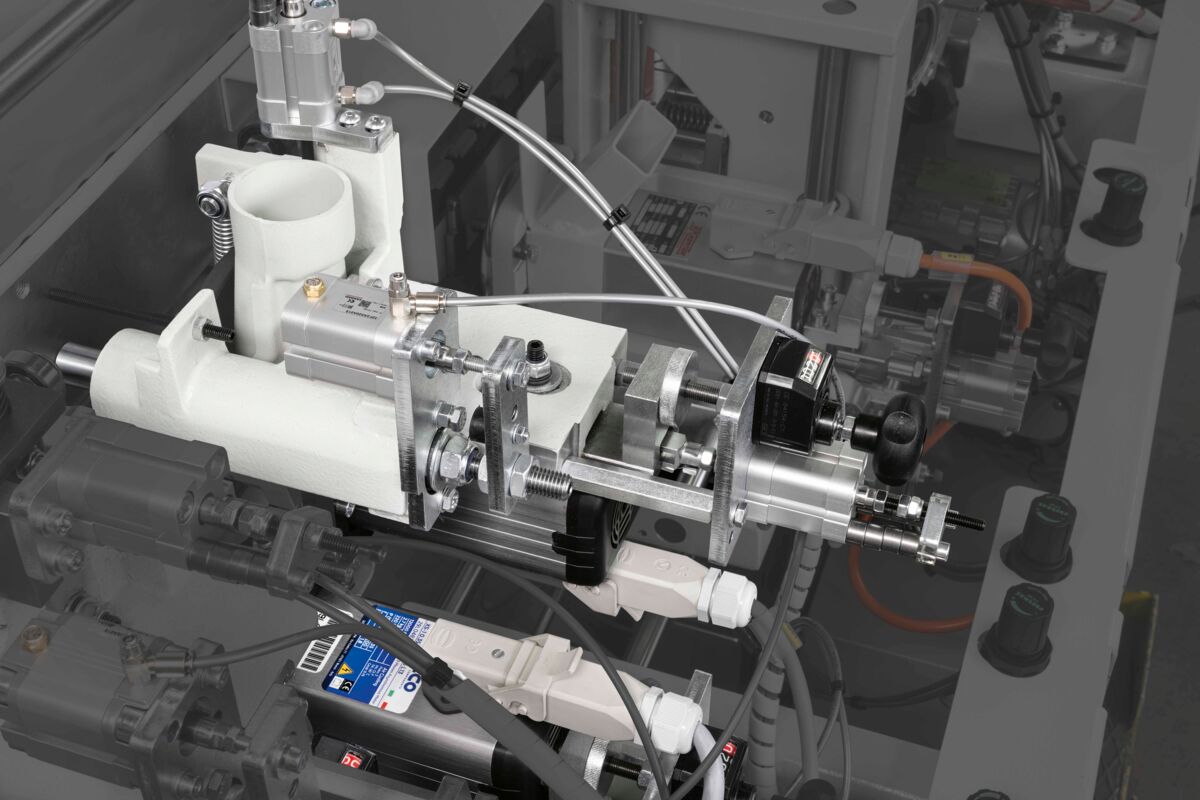

  • GRUPUL RETEZARE/RAZA
    Tăierea pneumatică a capătului piesei pentru tăierea cantului din față și din spate la 90 ° făcând o tăietură rotunjită.
    În cazul unei piesei cu cant din lemn masiv, sistemul cu funcția "Radius" va efectua totuși o tăietură dreaptă.
    Poate fi acționat direct de la panoul de control. Posibilitatea excluderii grupului prin intermediul PLC.
  • GRUPA DE FREZARE
    Echipat cu copiatoare culisante verticale, pentru a alinia perfect sculele la punctul de lucru.
    Grupul este complet cu freze combinate cu diametrul de 55,3 mm: partea rotunjită a muchiei de tăiere este utilizată pentru a tăia marginile de rază (2 mm sau 3mm la cerere) și canturi subțiri teșite; partea dreaptă a tăierii este folosită pentru tunderea cant de lemn de până la 5 mm. Pentru a folosi masina cu rotunjrea pentru cant cu raza sau cant drept pentru lemn, pur și simplu deplasați grupul in mod axial. Grosimea este indicată de 2 indicatori numerici.
  • GRUP RASCHETARE CANT (optional)
    Pentru finisarea canturii PVC / ABS de 2 mm (sau 3 mm la cerere).
    Structura de rigiditate ridicată permite un finisaj optim, fără vibrații.
    Precizia prelucrării este asigurată de copiere glisante frontale și verticale (cu suprafețe lustruite și cromate), care poziționează cu exactitate cuțitele în raport cu punctul de tăiere.
    Pereche de cuțite incluse (R = 2 mm; R = 3 mm la cerere). Excluderea manuală a grupului.
  • GRUP RASCHETARE ADEZIV (optional)
    Vă permite să îndepărtați orice exces de lipici în joncțiunea dintre panou și margine, îmbunătățește curățarea panoului.

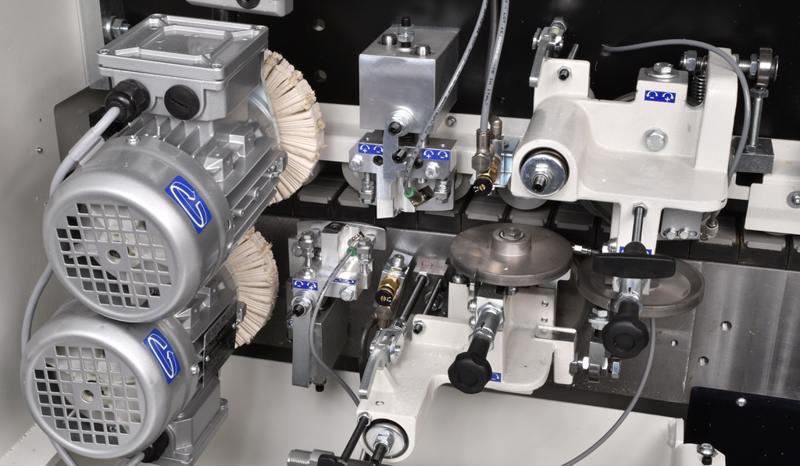

  • GRUPUL PERII (optional)
    Cu două motoare independente pentru curățarea / lustruirea muchiilor.
    Motoare înclinate și reglabile vertical pentru a optimiza acțiunea de curățare / lustruire.
  • Certificat de conformitate conform standardelor CE
Detalii tehnice

Dimensiuni masa de lucru [mm]

3000 x  525

Inaltime masa de lucru mm]

904

Grosime cant in role [mm]

0,4 - 3

Grosime max. prelucrabile cant in fasii [mm]

5

Inaltime prelucrabila min. - max.  [mm]

8 - 50

Lungime/Latime min. panou prelucrabil cu cant in role [mm]

190/110

Lungimea minima panou retezat numai la intrare [mm]

120

Putere motor avans in S1 [kw]

0,55

Presiune aer necesara [bar]

           6,5

Tamparatura de lucru [°C]

intre 20 si 190

Diametru gurii de exhaustare [mm]

2 x 80

Viteza de avans [m/min]

7
Grup rectificare
Putere motor in  S1 [Kw] 2,2
Viteza de rotatie freze [rot/min] 7.200
n° 2 freze diamantate  ø 80 mm H56 - Z2
Aschiere 0,5/1/1,5/2

Grup vana-adeziv



Putere motor in  S1 [Kw]

0,18

Capacitate rezervor [Kg]

0,8

Grup retezare cu raza



Putere motor in  S1 [Kw]

0,19

Panza retezare

ø 125 mm Z20

Viteza de rotatie freze [rot/min]

12.000

Grup de frezare



Putere motor in S1 [Kw]

2 x 0,35

Freza in widia

ø 55,3 mm Z3

Viteza de rotatie freze [rot/min]

12.000
