SCM PROFISET 60 EP
Trebuie sa fi autentificat
Stoc :
La Comanda
Cod :
R4.22.21


Despre

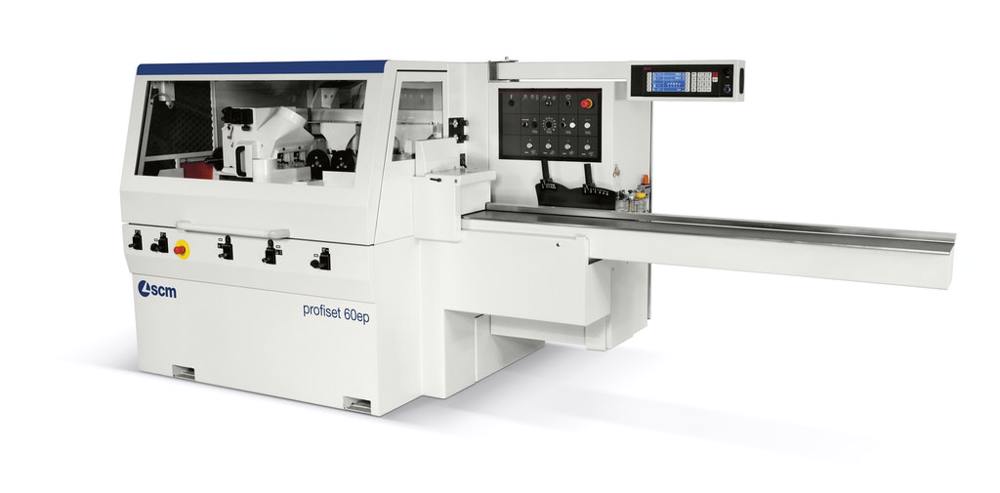

PROFISET 60 EP
Mașină de rindeluit pe patru fețe până la 6 arbori, disponibilă în patru compoziții cu posibilitatea de configurare ax superior pentru profilare (opțional)
CATALOG Profiset

Descriere
Model prevăde utilizarea cuțit de prerindeluirea dreapta pe ax abricht pentru a garanta o îndreptare perfectă.

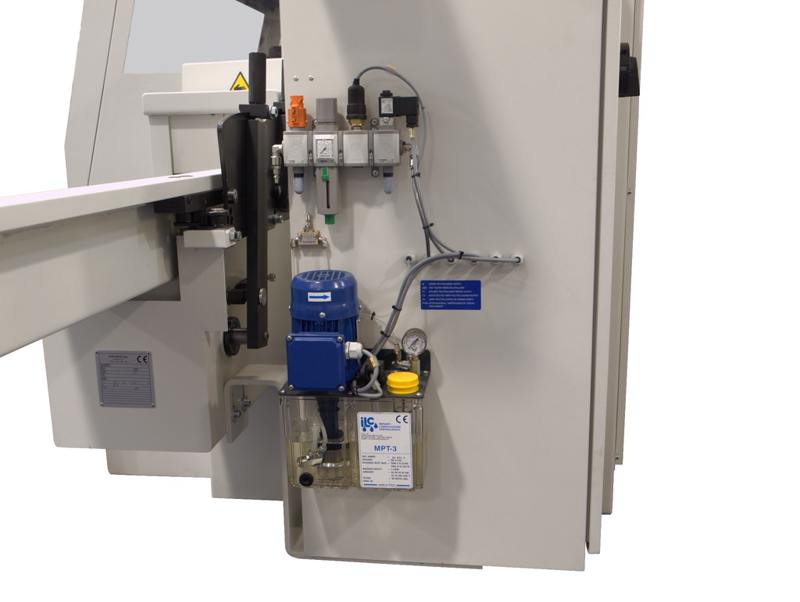

Pompă manuală pentru ungerea și rolă inactivă inferioară plasată în masa de ieșire ca standard pentru un sistem de avans optim.
Sistem de avans optim: mai multă productivitate și finisare superioară.
• Cutie de viteze și sistem de articulații cardanice
• Presiunea pneumatică pe roțile motoare
• Invertor pentru reglarea continuă a vitezei de la 5 la 25 m / min.

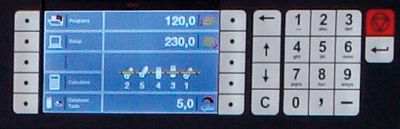

EASY PLUS: avantajul operațional pentru ajutor concret. Fiabilitate maximă datorită tastelor funcționale și ușurinței de utilizare cu controlul electronic cu monitor LCD color de 7 ”în format 16: 9. Administrarea integrată și rapidă a funcțiilor dedicate care îmbunătățesc productivitatea și vă permit să exploatați cu ușurință tot potențialul mașinii.

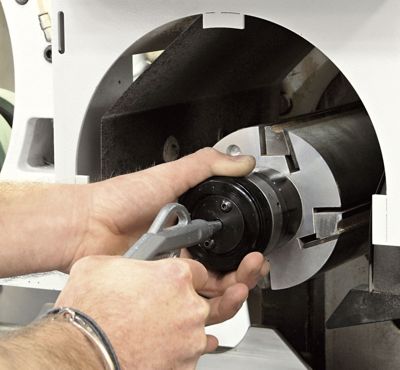

Blocare rapidă a sculei „T-SET”: siguranță maximă fără efort. Utilizarea simplă a unui pistol cu ​​aer comprimat pentru a bloca sau debloca freza.

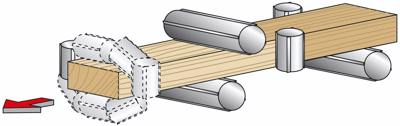

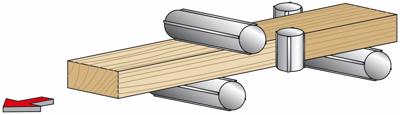

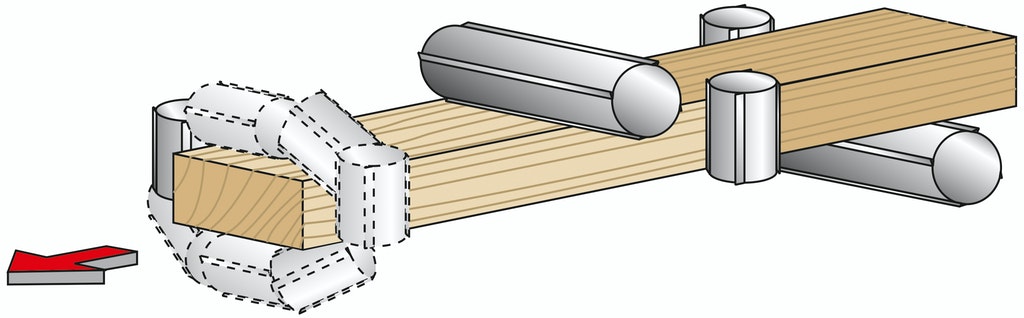

Configurații disponibile:
- compoziția 4
- compoziția 4 + universal
- compoziția 5
- compoziția 5 + universal


CARACTERISTICI GENERALE

Structura
Batiu din oțel cu grosime mare, cu structură puternic nervurată și bază tubulară de susținere.

Planuri de lucru
Masă de alimentare din oțel tubular cu reglare verticală prin intermediul unui sistem de paralelogram, completată cu piesa întărită înaintea de primul arbor de rindeluire.
Masa de lucru din fontă specială cu coeficient scăzut de frecare și rezistență ridicată la uzură, echipata cu inserții mobile în corespondență cu arborii vertical.

Ghidaje
Ghidaj la intrare dreapta reglabil transversal prin intermediul unui sistem de paralelogram și complet cu pre-îndreptare (sculă exclusă) la arborele de rindeluire.

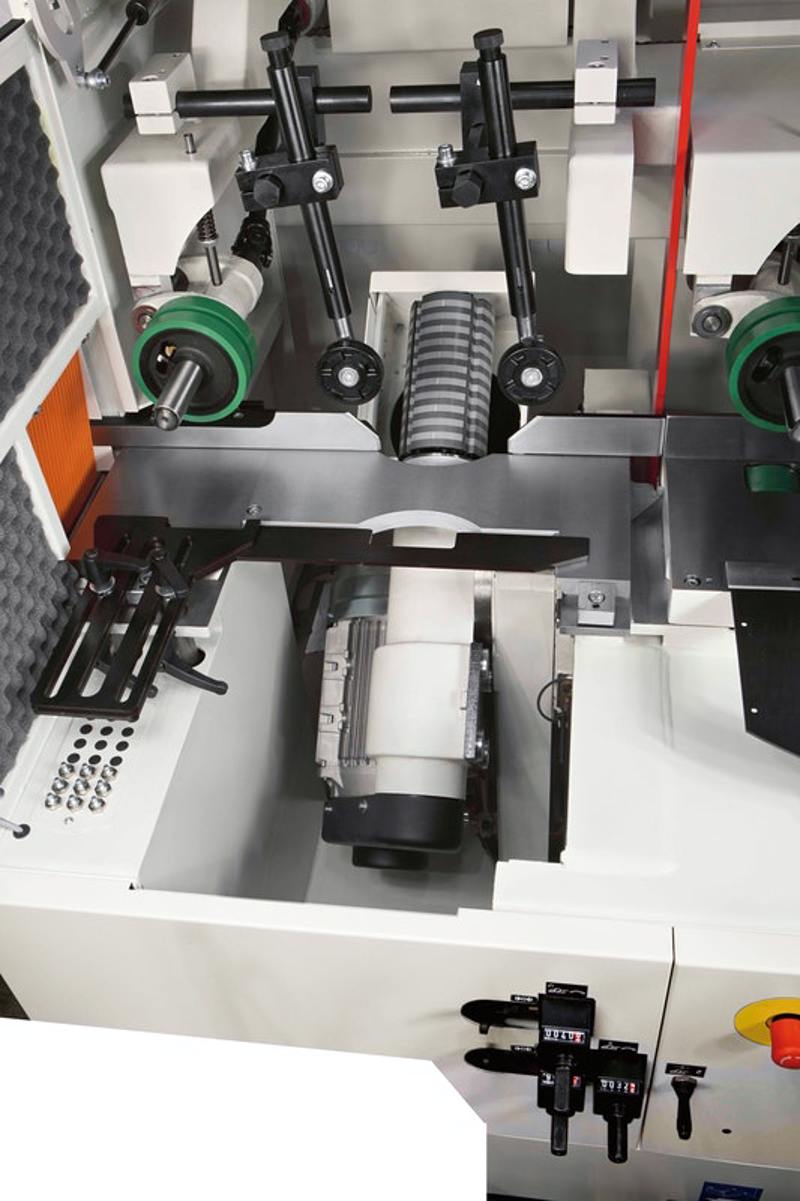

Ghidaje in sectoare ușor de reglat pentru a fi plasate în cea mai corectă poziție în raport cu sculelor utilizate.

Axe
Cilindru port ax din fontă cu diametrul de 100 mm, cu doi lagăre radiale cu diametrul de 85 mm. Distanța de la centru la centru între rulmenți: 215 mm pentru a asigura rigiditatea și precizia maximă.

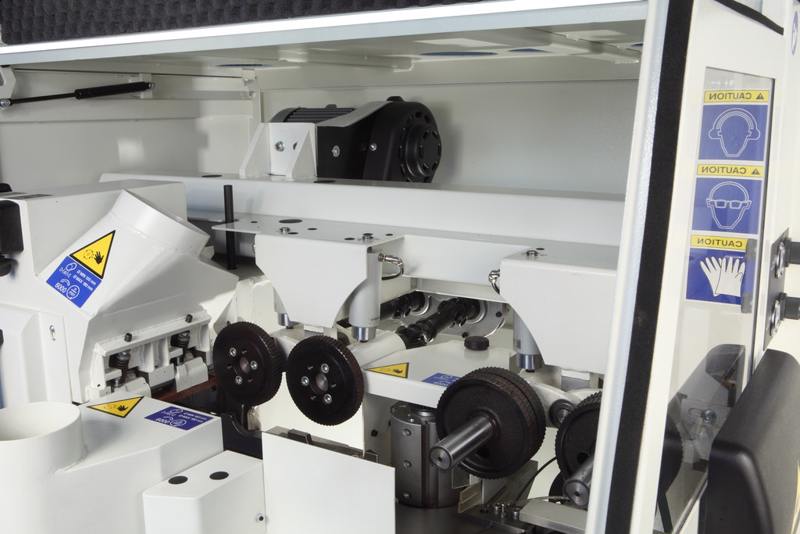

Sistem de avans a piesei
Traversa care susține sistemul de antrenare este alcătuită dintr-o structură tubulară cu nervuri cu mișcare verticală controlată de un sistem motorizat combinat cu arborele orizontal superior.

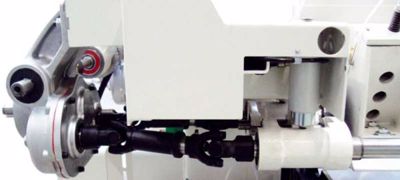

Viteza de avans poate fi reglată continuu cu ajutorul unui invertor. Rolele de alimentare sunt acționate de articulații universale și de acționare a cutiei de viteze.Mișcarea este transmisă roților prin intermediul unei serii de angrenaje întărite in baie de ulei (partea din spate) și articulații cardanice, garantând fiabilitate și avans constant, chiar și în cele mai severe condiții de utilizare.
Viteza este reglabilă prin inverter electronic.
Rola motorizată în masa de ieșire.
Arbori de transmisie și roți din oțel cu suprafață întărită și cromată.

Sistem de reglaj rapid “SET UP”
Sistem exclusiv SCM, care permite o simplitate și viteză mare de configurare în toate cazurile de înlocuire a sculei.
Toți arborii sunt echipați cu dispozitivul de înregistrare rapidă "SET UP", care permite configurarea mașinii printr-o singură mișcare.
De fapt, prin setarea diametrului minim al sculei, (în cazul unui arbore orizontal superior) scula, înălțimea de lucru, dispozitive presoare din față și din spate și rolele de tragere sunt setate in mod simultan.

Poziționarea unității de lucru
Pozitionarea unităților de lucru din partea din față a mașinii cu afișarea pozițiilor prin dispozitive mecanice zecimale.

Ergonomie
Toate comenzile sunt plasate pe partea din față a mașinii la o înălțime optimă pentru acces și utilizare ușoară.
Cabina de protecție integrată permite emisii acustice scăzute și niveluri de praf, asigurând în același timp o vedere largă a interiorului mașinii.

Detalii tehnice


Lățimea minimă de lucru (secțiunea finită) [mm]
25 (opțional 15)

Lățimea maximă de lucru (secțiunea finită) [mm]

230

Înălțimea minima de lucru (secțiunea finită) [mm] 6
Înălțimea maximă de lucru (secțiunea finită) [mm] 120

Lungimea minima prelucrabila a unei singure piese [mm] comp. 4

450 (opțional 430)

Lungimea minima prelucrabila a unei singure piese [mm] comp. 5

630 (opțional 450)

Viteza avans variabila [m/min]

5÷25

Puterea motorului dispozitiv avans [Kw]

3

Puterea motorului ax abricht (standard) [Kw]

4

Puterea motorului arbori verticali standard (unic motor) [Kw]

5,5

Puterea motorului ax grosime (standard) [Kw]

4

Puterea motorului 2° ax abricht comp. 5 (standard) [Kw]

4

Puterea motorului ax universal opțional [Kw]

4

Viteza de rotație a arborilor [rot/min]

6000

Diametru a arborilor suport freza [mm]

40

Lungimea utilă a arborilor verticali [mm]

140

Lungimea utilă a arborilor orizontali [mm]

250

Diametru minim/maxim freza abricht [mm]

120/140

Diametru minim/maxim freza arborilor verticali [mm]

100/180

Diametru minim/maxim freza grosime [mm]

125 (100/180 opțional)

Diametru minim/maxim freza 2° ax abricht comp. 5 [mm]

100/180

Deplasarea axiala arborilor [mm]

40

Capacitatea maximă de așchiere 2° ax abricht [mm]

15

Diametru minim/maxim ax universal opțional

100/180

Diametrul rolei sistemul de avans [mm]

140

Lungimea masa intrare [mm]

2000

Lubrifiere centralizata manuala

DA

Reglare rapidă a masa și a ghidajului la intrare [mm]

10

Pompa manuala pentru ungerea plan

DA

Freze

optional

Diametru guri exhaustare [mm]

nr. 4 x 120
