SCM PROFISET 40
Trebuie sa fi autentificat
Stoc :
La Comanda
Cod :
R4.22.00


Despre

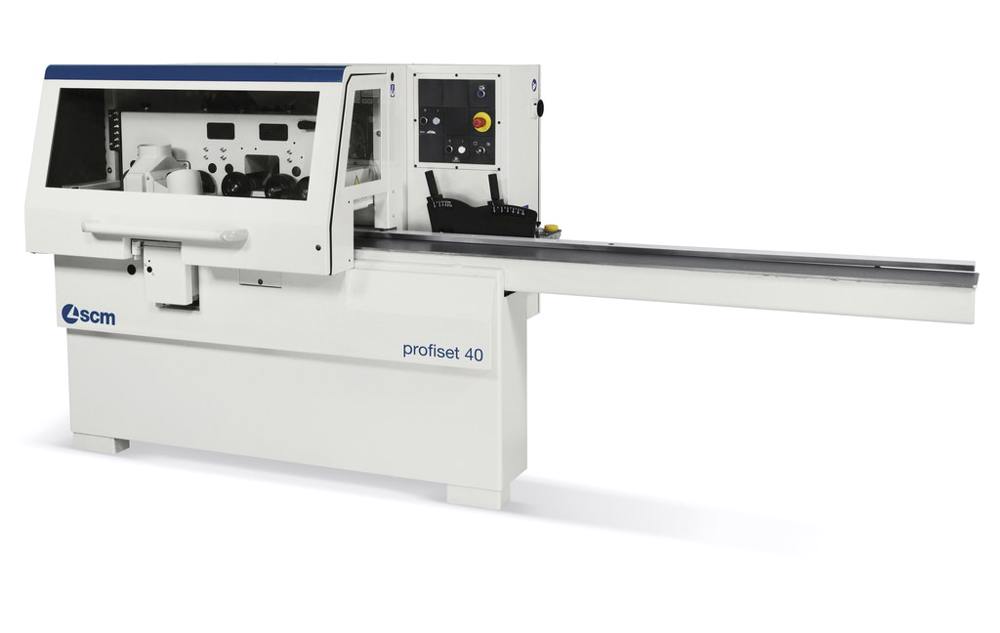

PROFISET 40
Masina de rindeluit cu 4 arbori, capacitate de aschiere 10 mm
CATALOG Profiset

Descriere

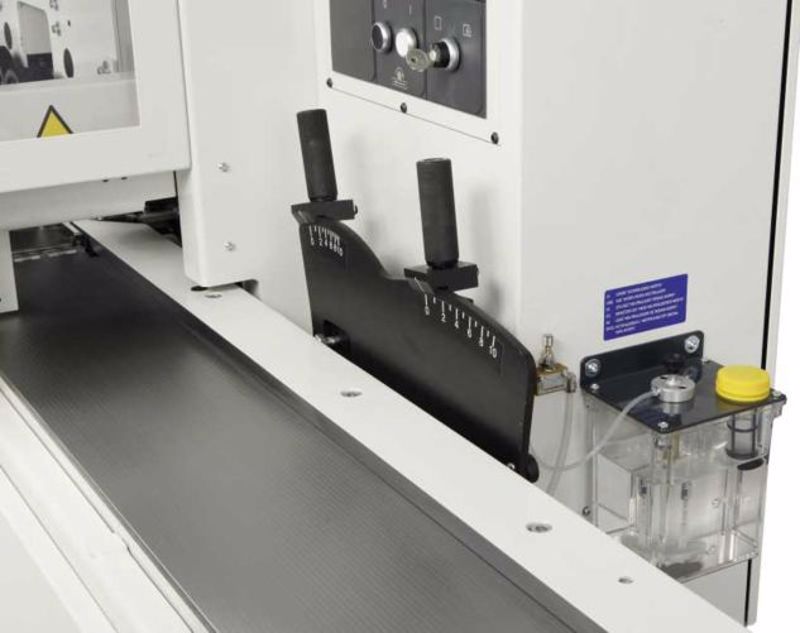

Ergonomie și siguranță. Operatorul controlează cu ușurință funcțiile mașinii datorită tuturor comenzilor la îndemână. Pompa manuală pentru ungerea mesei poziționată în zona operatorului facilitează utilizarea acesteia, asigurând întotdeauna cea mai bună netezime a piesei de prelucrat.

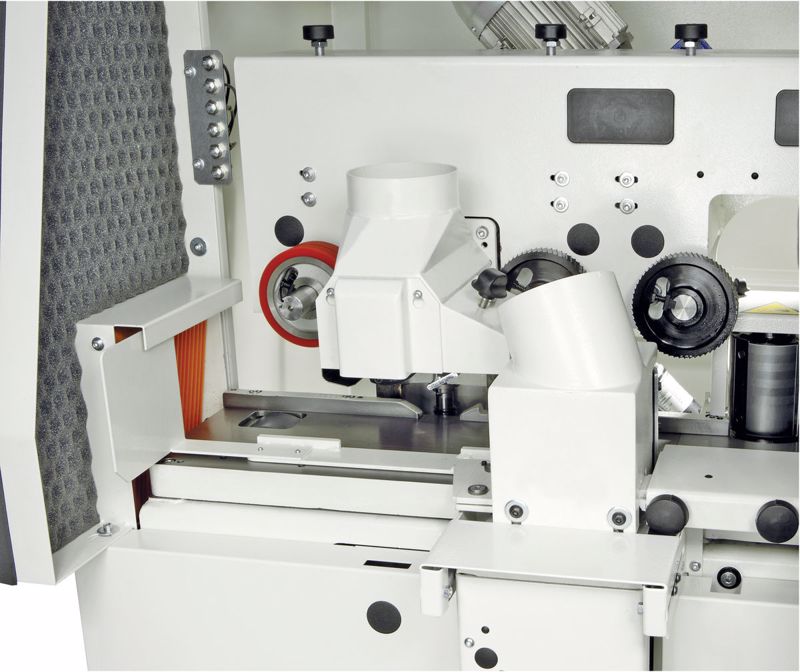

Rola inactivă integrata in masa: cel mai bun finisaj. Sistemul de avans extrem de eficient datorită rolei de avans integrat in masa la ieșire, caracteristică mașinilor de nivel industrial.

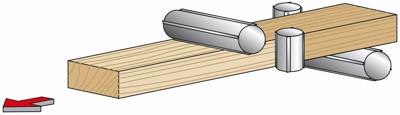

Dispoziţia arborelor, un singur motor pentru axe verticale + un singur motor pentru axe orizontale

CARACTERISTICI GENERALE
Structura
Baza de oțel cu grosime mare, cu structură puternic nervurată și bază tubulară purtător.
Rezistența și greutatea permit minimizarea vibrațiilor și garantează performanța constantă în timp.

Planuri de lucru
Masă de intrare tubulară din oțel completată cu reglare verticală prin intermediul unui sistem paralelogram.
Masă de lucru din fontă cu coeficient de frecare scăzut și rezistență ridicată.

Ghidaje
Ghidaj la intrare reglabil transversal cu ajutorul unui sistem paralelogram și complet cu sistem de pre-îndreptare prin intermediul unui freze pe arborele de rindeluit (sculă exclusă).

Sistemul de avans
Traversa care susține sistemul de tractare constă dintr-o structură tubulară cu nervuri gros.
Rolă inactivă plasată în planul la ieșire.
Arbori și roți de avans  din oțel cu suprafață întărită.

Poziționarea unității de lucru
Toate înregistrările unităților de lucru sunt comandate pe partea din față a mașinii cu citire mecanica zecimala de precizie a sectiunii de lucru.

Detalii tehnice


Lățimea minimă de lucru (secțiunea finită) [mm]
23

Lățimea maximă de lucru (secțiunea finită) [mm]

180

Înălțimea minima de lucru (secțiunea finită) [mm] 6
Înălțimea maximă de lucru (secțiunea finită) [mm] 105

Lungimea minima prelucrabila a unei singure piese [mm]

300

Viteza avans [m/min]

6-12

Puterea motorului dispozitiv avans [Kw]

0,7

Puterea motorului arbori orizontali (unic motor) [Kw]

7,5

Puterea motorului arbori verticali (unic motor) [Kw]

7,5

Viteza de rotație a arborilor [rot/min]

6000

Diametru a arborilor suport freza [mm]

35

Lungimea utilă a arborilor verticali [mm]

120

Lungimea utilă a arborilor orizontali [mm]

180

Diametru minim/maxim freza arborilor orizontali [mm]

100

Diametru minim/maxim freza arborilor verticali [mm]

100/120

Deplasarea axiala arborilor

NU

Capacitatea maximă de așchiere arborilor [mm]

10

Înregistrarea grupurilor pentru diferențe
diametrul sculelor

+/- 1

Diametrul rolei sistemul de avans [mm]

120

Lungimea masa intrare

1700

Capacitatea maximă de așchiere arborilor [mm]

10

Reglare rapidă a masa și a ghidajului la intrare [mm]

10

Pompa manuala pentru ungerea plan

DA

Freze

optional

Diametru guri exhaustare [mm]

nr. 4 x 120
