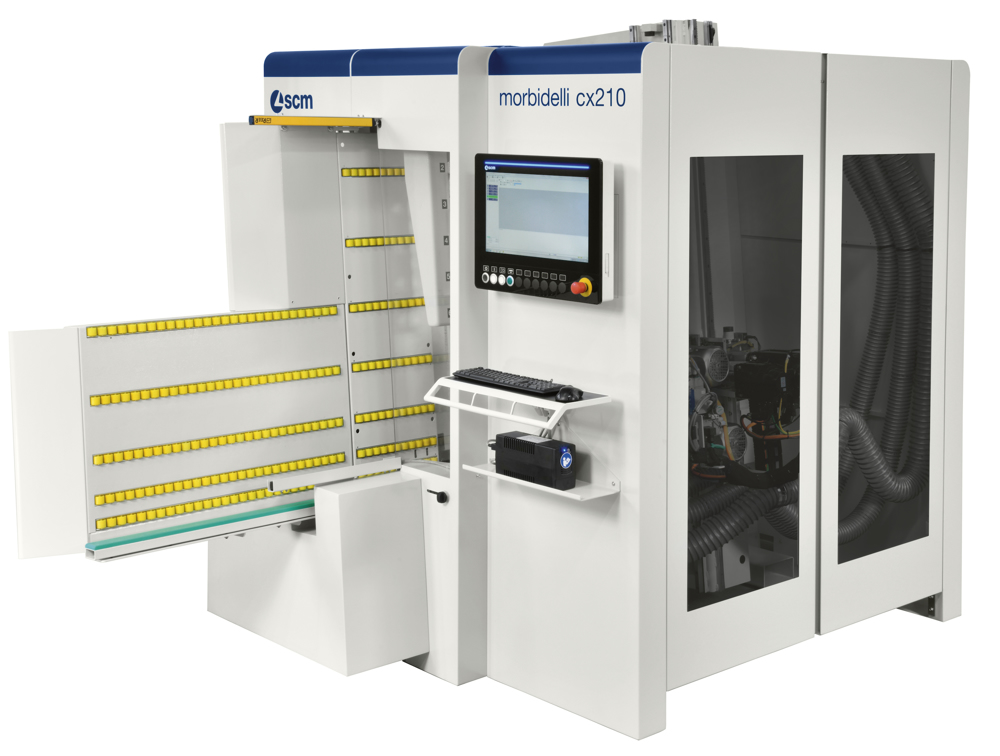

SCM Morbidelli CX210-CX220

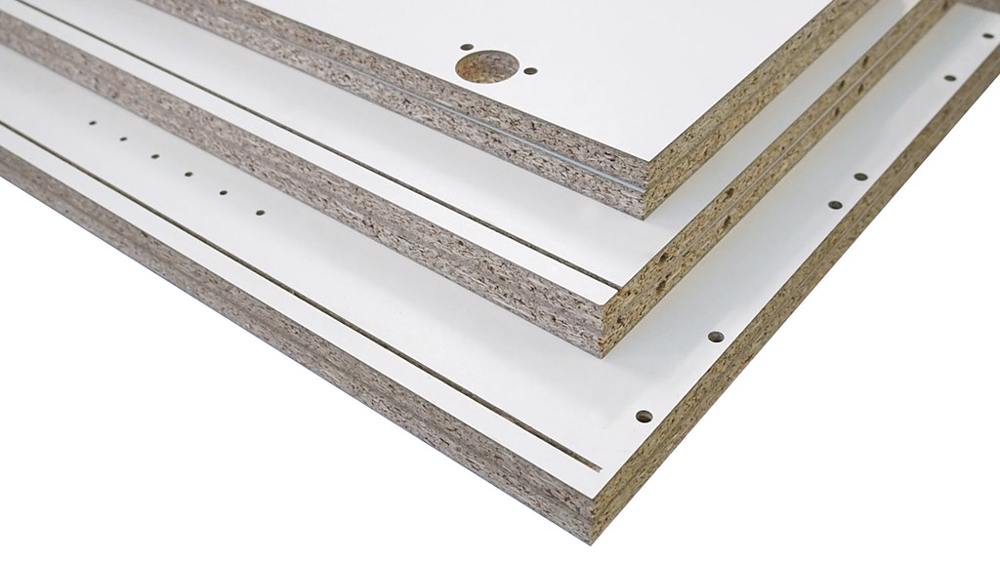

SCM Morbidelli CX210-CX220 sunt centre CNC compacte pentru găurirea pe cinci laturi ale panoului, precum și pentru operații de tăiere și frezare, în funcție de configurație.
Soluțiile pot fi echipate cu sisteme de returnare a pieselor pentru integrarea într-un flux continuu.
Catalog Morbidelli CX210 / CX220

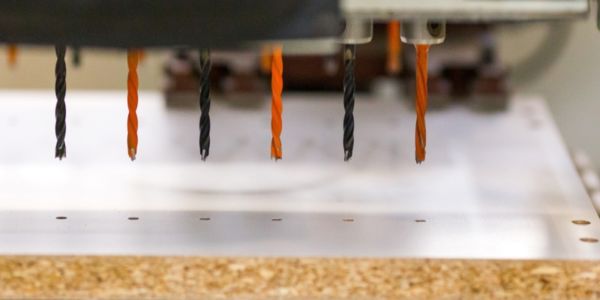

Tehnologia de găurire RO.AX
Tehnologia axului rotoaxial RO.AX este utilizată în capetele de găurire. Vitezele și configurațiile disponibile sunt indicate în datele tehnice ale utilajului.

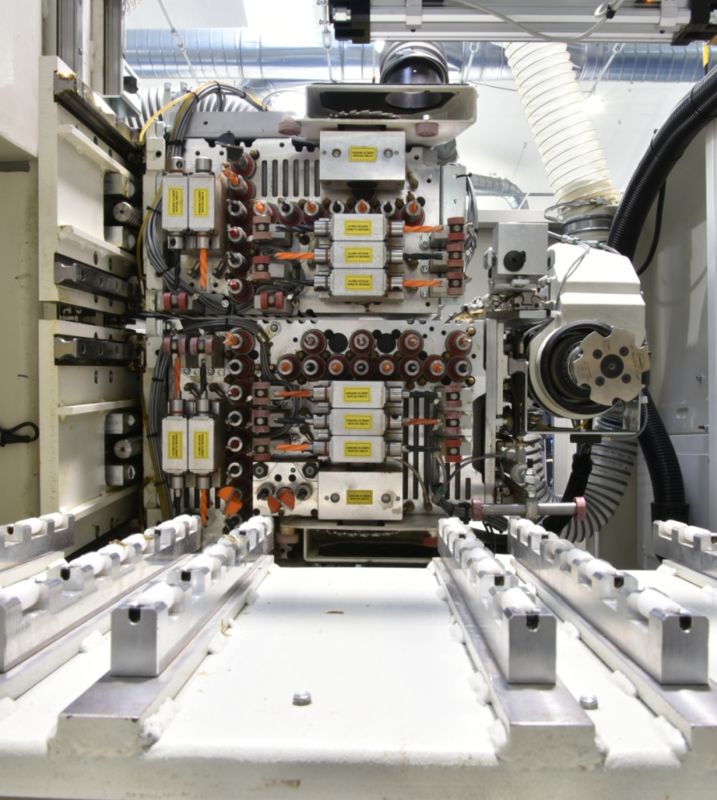

Prelucrare cu două capete de găurire
În configurațiile echipate cu două capete de găurire, axele Y și Z sunt gestionate independent de program și pot executa operații simultane pe același panou.

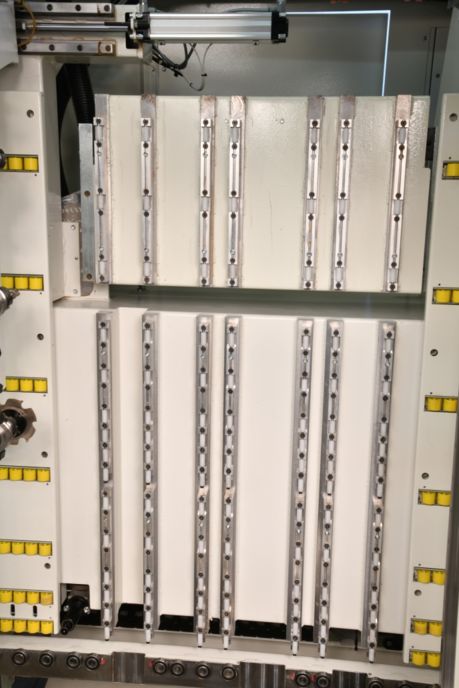

Masa de lucru pentru panouri finisate
Construcția mesei de lucru este destinată manipulării panourilor, inclusiv a suprafețelor lăcuite sau delicate. Compatibilitatea trebuie verificată în raport cu materialul și ciclul de producție.
| Axe | ||
| Lungime panou (max.) | mm | 3050 |
| Latime panou (max.) | mm | 1300 |
| Grosimea panoului (max.) | mm | 95 |
| Greutate panou (max.) | kg | 70 |
| Viteza axelor X-Y-Z (max.) | m/min | 70 - 40 - 30 |

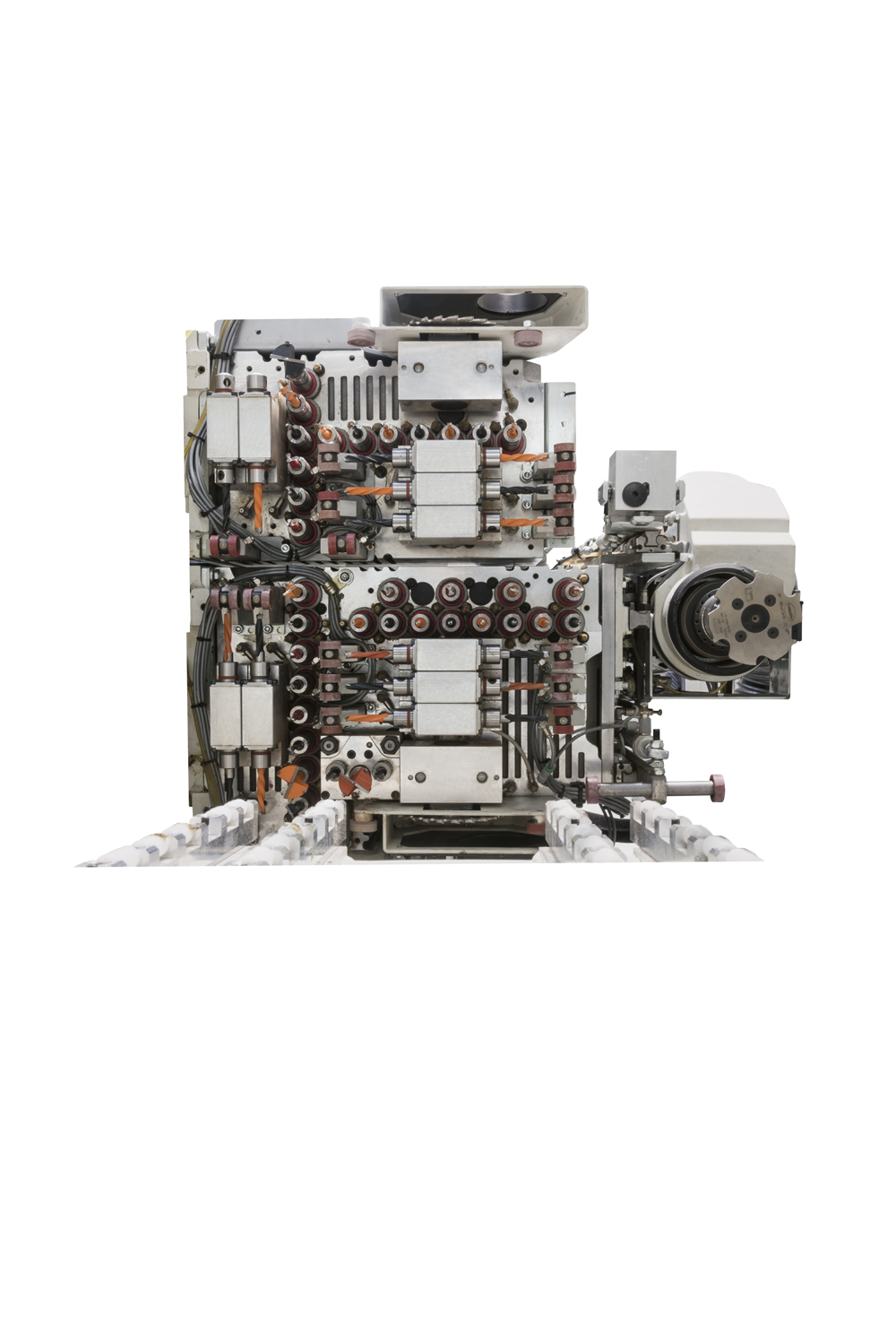

| Cap de gaurire F31LTC | ||
| Axe verticale | nr. | 21 |
| Axe orizontale în direcțiile X - Y | nr. | 6-4 |
| Viteza de rotație a axului | rpm | până la 8000 rpm cu invertor opțional |
| Lama integrata pe axa X | Ø mm rpm |
125 până la 9700 cu invertor opțional |
| Puterea motorului | kW (Hp) | 2,2 (3) |
| Cap de gaurire F21L | ||
| Axe verticale | nr. | 13 |
| Axe orizontale în direcțiile X - Y | nr. | 6 - 2 |
| Viteza de rotație a axului | rpm | până la 8000 cu opt. invertor |
| Lama integrata pe axa X | Ø mm rpm |
125 până la 8000 cu opt. invertor |
| Puterea motorului | kW (Hp) | 2,2 (3) |
| 0-90° lamă de ferăstrău/unitate clamex | ||
| Diametru | mm | 125 |
| Viteza de rotatie | rpm | 5500 |
| Electroax | ||
| Puterea motorului (max.) | kW | 7.5 |
| Viteza de rotatie | rpm | pana la 24000 |
| Unitate de introducere a diblului | ||
| Sistemul de alimentare | cu apă/clei de vinil | |
| Scule disponibile pe schimbătorul de scule | nr. | 6 |
