SCM Morbidelli X200

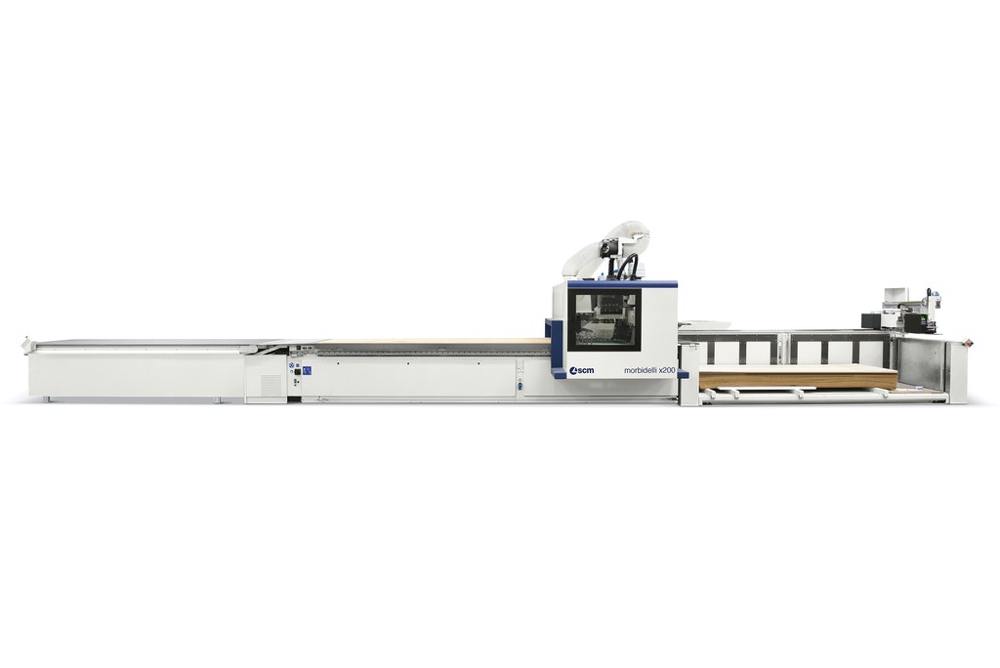

SCM Morbidelli X200 este un centru de prelucrare CNC pentru aplicații nesting, destinat prelucrării panourilor într-un flux flexibil. Configurația potrivită trebuie stabilită în funcție de materiale, dimensiunile pieselor și operațiile necesare.

Catalog Morbidelli X200 și X400

Vezi și categoria centre CNC cu masă multifuncțională.

Descriere

Prelucrare nesting cu SCM Morbidelli X200

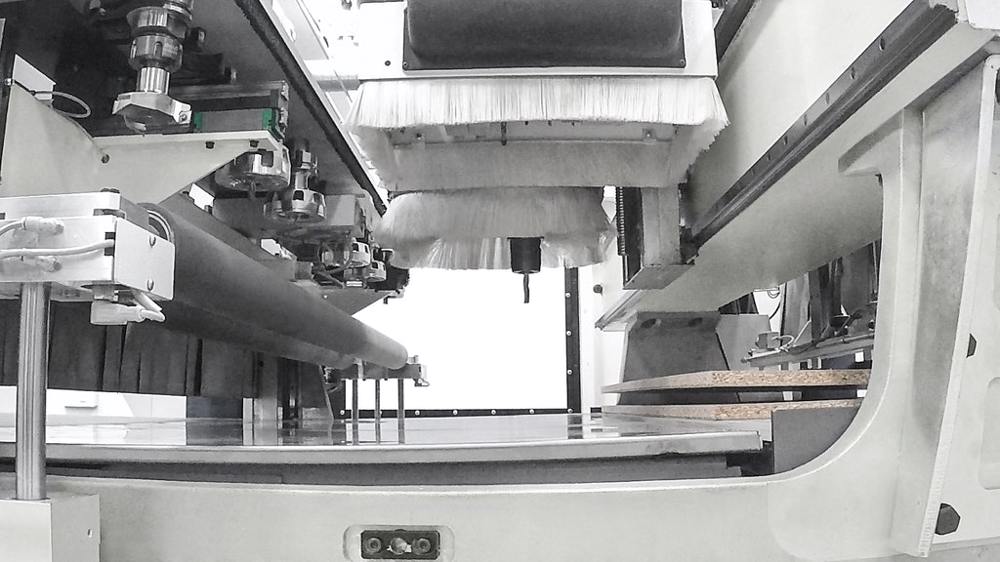

Prelucrare rapidă: configurația existentă prezintă funcții dedicate ciclurilor de nesting și găurire, precum și un magazin de scule montat pe unitatea mobilă.

Prindere: sistemul X-Vacuum concentrează vidul în zona de prelucrare și poate susține prelucrarea pieselor mici sau a materialelor poroase, în funcție de configurație.

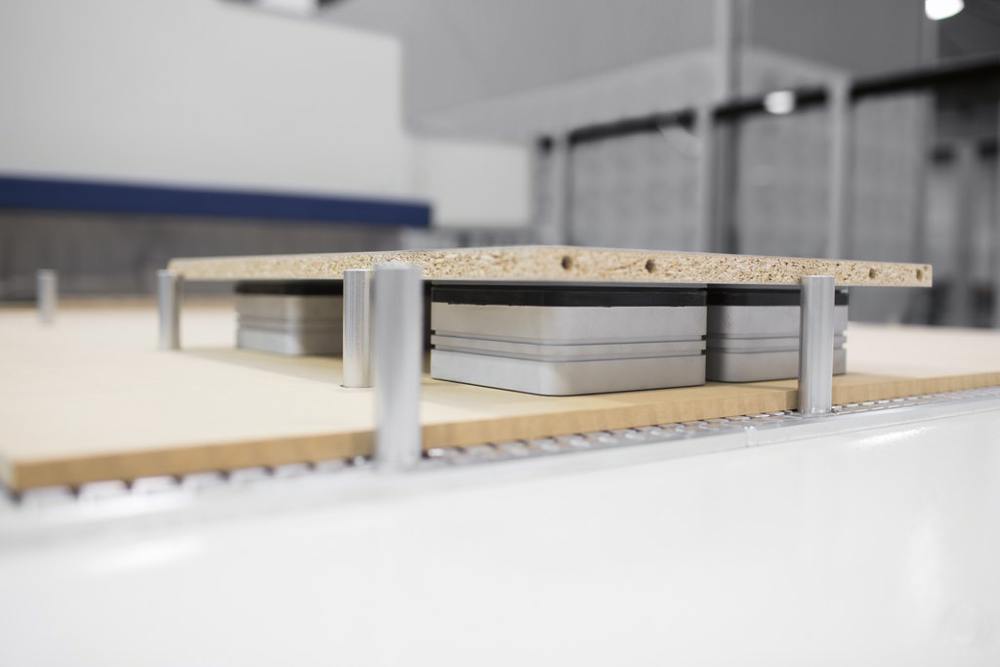

Poziționare: ventuzele X-Pod permit lucrul pe panoul martir în configurațiile compatibile.

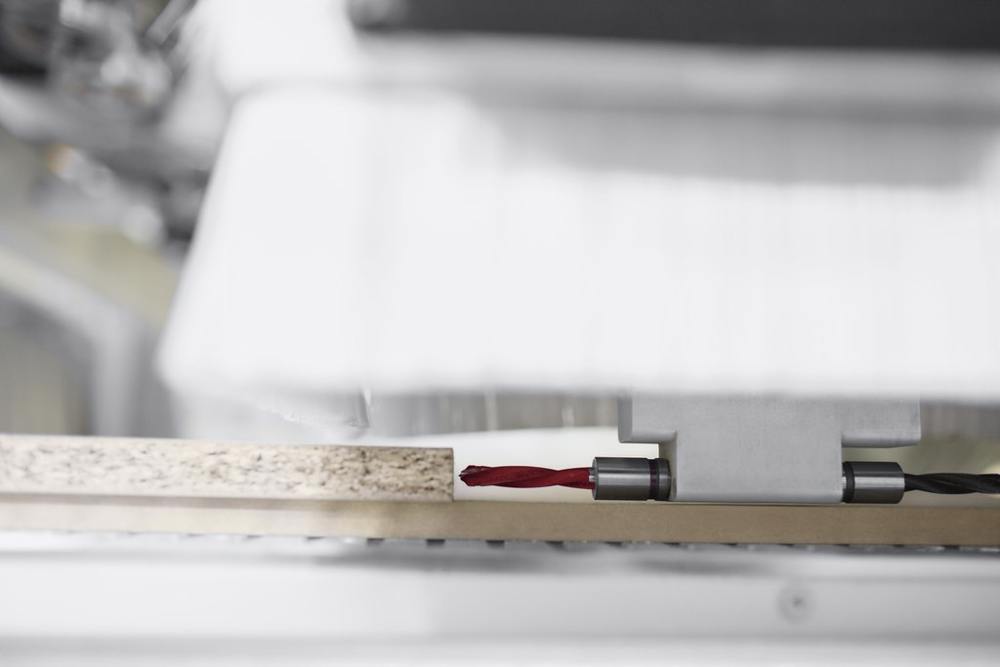

Găurire orizontală: mandrina orizontală permite realizarea operațiilor laterale prevăzute de configurația utilajului.

Unități de găurire: alegerea unităților dedicate trebuie corelată cu schema de găurire și cu productivitatea urmărită.

Nesting pe panouri cu SCM Morbidelli X200

Configurație nesting: posibilitățile de lucru pe panouri suprapuse depind de configurația utilajului, material și parametrii proiectului.

Detalii tehnice

Tipul de unitate de frezare disponibila	3 axe 4 axe	3 axe 4 axe	3 axe 4 axe	3 axe 4 axe	3 axe 4 axe	3 axe 4 axe
Câmpuri de lucru X-Y-Z [mm]	2556-1296-150	3156-1596-150	3756-1596-150	3756-1896-150	3156-2216-150	4356-2216-150
Viteza maxima vectoriala axe X-Y [m/min] (pro-space)	83	83	83	83	83	83
Viteza maxima vectoriala axe X-Y [m/min] (pro-speed)	130	130	130	130	130	130
Putere maxima electromansrina [Kw]	15	15	15	15	15	15
Viteza maxima rotație electromandrina [rot/min]	24000	24000	24000	24000	24000	24000
Nr. maxim posturi magazie de scule	24	28	28	34	38	38
Nr. maxim mandrine verticale indipendente	21	21	21	21	21	21
Nr. maxim mandrine orizontale indipendente	12	12	12	12	12	12
Viteza maxima rotație mandrine [rot/min]	8000	8000	8000	8000	8000	8000
Posibilitate de configurare cu dispozitiv role presoare	DA	DA	DA	DA	DA	DA
Posibilitate de configurare cu lift de alimentare	DA	DA	DA	DA	DA	DA
Posibilitate de configurare cu masa evacuare	DA	DA	DA	DA	DA	DA
Capacitate maxima sistemul de vidare [m3/h]	1000	1000	1000	1000	1000	1000
Posibilitate de configurare masa cu sistemul "vid dinamic"	DA	DA	DA	DA	DA	DA
Posibilitate de prelucrare in mod automat doua placi suprapuse	DA	DA	DA	DA	DA	DA
