CARACTERISTICI GENERALE:

Batiu si plan de lucru

• structură din oțel cu dulap electric plasat pe partea din față a mașinii

* introducerea banzi abrazive din partea stângă a mașinii

* reglarea motorizată a inaltimi de lucru

* motoare principale situate în interiorul masini

Echipament electric

* panou cu buton electromecanic amplasat în partea din stânga a mașinii

* pornire automată stea-deltă a motorului principal

* protecții magnetotermice ale motoarelor

* motoare cu protecție IP 54

Dispozitive de sigurața

* frână automată pentru oprirea rapidă a unității

* protecții pentru mâini la intrarea pieselor

* stop cu ciuperca de urgență pozitionat in față și spate

* comutator principal cu lacăt

* limitator de siguranță pentru extra grosime

* oprire automată de urgență a mașinii datorită:

   - ruperea banzi abrazive

   - banda abrazivă netensată

   - ieșire laterală a banda abraziva

   - lipsa aerului comprimat

   - supraîncărcare a motorului principal

ECHIPAMENTE STANDARD MAȘINI DE BAZĂ

• Amperimetru electronic pentru a afișa absorbția motorului principal
• Afișare electronică a grosimii de lucru
• Oscilarea banzilor abrazive cu control electronic
• Role de presiune acoperite cu cauciuc
• Banda transportoare din cauciuc 60 Sh
• Role de susținere a pieselor la intrare si iesire
• Sistem de avans cu motor in două trepte 4,5 / 9 m / min
• Dispozitiv automat pentru tensionarea și centrarea benzii transportoare

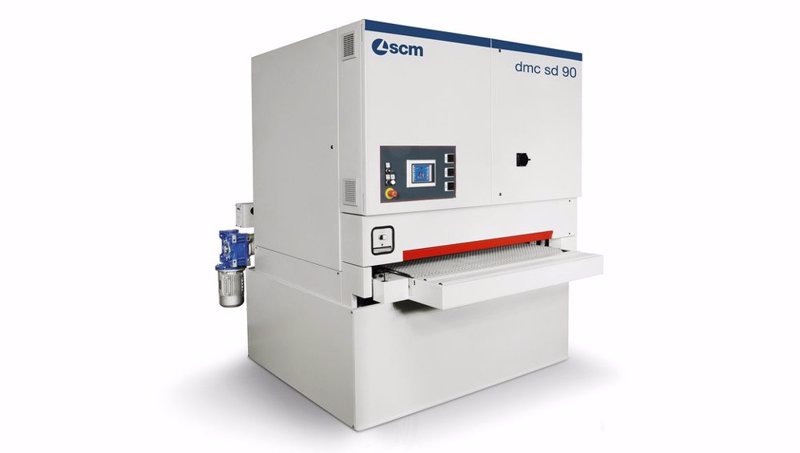

CONFIGURARE: DMC SD 90 XRT 135

1° grup transversal - 2° rola slefuire - 3° grup tampon electronic cu “superfinitore”

complet cu:

• pornire / oprire pneumatică primul grup
• pornire / oprire pneumatică doua grup
• sistem de citire elementelor la intrare cu pas 32 mm
• tampon epics sectionat pe primul grup cu pas de 32 mm
• tampon epics sectionat pe al treilea grup cu pas de 32 mm

POZIȚIA 1 - TA-5000 Unitate cu patina transversala cod. 05.12.77

complet cu:

- suflantă liniară cu intervenție temporizată pentru curățarea curelei abrazive

- Frana automata

- Dimensiunile benzii abrazive mm 150 x 5000

- Dimensiuni centura cu clapeta 140 x 4710 mm

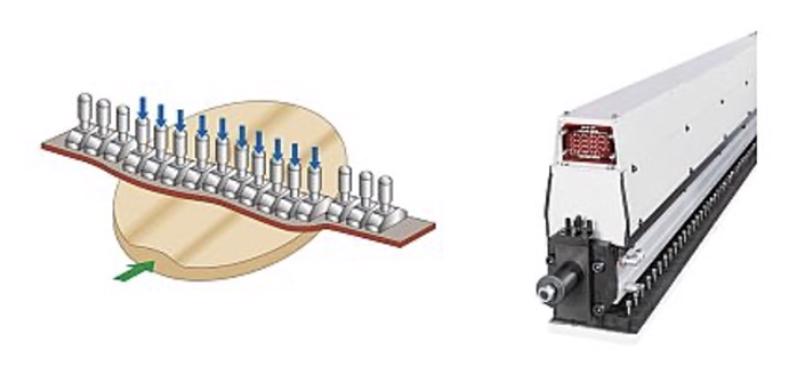

PE 32T dispozitiv electronic sectionat  „EPICS”

* Distanța de divizare de 32 mm între centre

* Cilindri pneumatici cu dublă acțiune, cu tracțiune și contraîmpingere reglabile

* Pânză din grafit cu sistem de extracție rapidă

* Gestionarea totală a funcționalității sale de la controlul electronic „Pro-Sand”.

• Sistem pentru curatare banzi abrazive motorizat
• Motor cu putere de 15 kw

POZIȚIA 2 - Unitate de slefuire cu rola

- Rola vulcanizata cu diametru 250  mm

- Duritate grup  45 sh

complet cu:

• Rotirea benzii abrazive in sens opus avansarii curele
• Control electronic pentru oscilația banzi abrazive
• Frana automata
• Dimensiunile benzii abrazive 1370 x 2620 mm

- Sistem pneumatic oscilant  pentru curatare banda  abraziva

Dispozitivul este complet cu:

• actionare oscilant cu cu sistem electronic
• intervenție temporizată activată direct de piesa de prelucrata
• hota de aspirare a prafului
• filtru și regulator de presiune
• Inverter pentru motor 15 Kw
• Motor cu putere de 15 kw

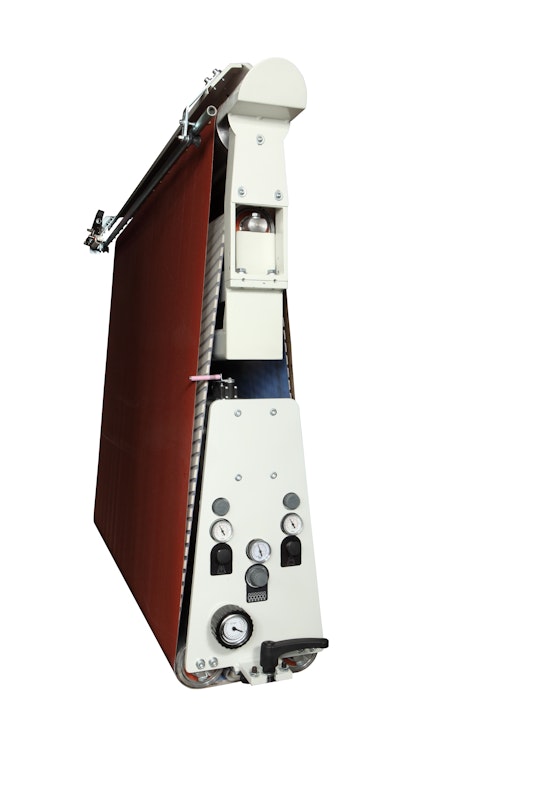

POZIȚIA 3 - Unitate de slefuire cu patina sectionata + “SUPERFINITORE” cod. 05.12.57

complet cu:

• Rotirea benzii abrazive in sens opus avansarii curele
• Control electronic pentru oscilația banzi abrazive
• Frana automata
• Dimensiunile benzii abrazive 1370 x 2620 mm
• Dimensiunile benzii suport lamelar 1370 x 2186 mm

PE 32L dispozitiv electronic sectionat  „EPICS” - cod. 25.00.70

* Distanța de divizare de 32 mm între centre

* Cilindri pneumatici cu dublă acțiune, cu tracțiune și contraîmpingere reglabile

* Pânză din grafit cu sistem de extracție rapidă

* Gestionarea totală a funcționalității sale de la controlul electronic „Pro-Sand”.

Sistem rotativ pentru curatare banzi abrazive motorizat -

-   Inverter pentru motor 15 Kw

• Motor cu putere de 15 kw

POZIȚIA 4 iesire - CURATARE

• Grup curatare fix la iesire -
• Rola cu diametru 150 mm tip ultrafin
• motor 0,75 kw
• hota de aspirare a prafului
• posibilitate de reglaj manual inalitimi de lucru
• rola presoare vulcanizata la iesire

- Rolă de perie cu diametrul de 50 mm cu filamente de fibre -

DIVERSE

• Plan de lucru la intrare pentru piese cu lungimi mare -

Dotat cu 5 role

• Plan de lucru la iesire pentru piese cu lungimi mare -

Dotat cu 5 role

• Banda transport actionata prin inverter putere 2,2 Kw  - cod. 25.03.35

viteza variabila intre 3,5 si 18 m/min

• Plan de lucru FIX inaltime 900 mm - cod. 25.22.29

cu grosime prelucrabil  min. si max. 4-200 mm

-  Banda transport  gaurita pentru sistem de vidare

-  Sistem de vidar prin ventilator integrat - putere 4 Kw actionat prin inverter

​​​​​Control panel de 10” cu noul software “eye-S”

- Ecran touchscreen 10”
- Funcționalitatea ecranului tactil

Caracteristici: de gestionare a mașinilor:
- afișarea grafică a configurației mașinii
- gestionarea mașinii de pe ecranul tactil, manual sau prin 120 de programe de lucru configurabile de utilizator
- gestionarea totală a tamponului secționat electronic, cu activare, excludere și selectare a tamponuliu în configurație „întreagă”. Preselecția și activarea sectoarelor funcțiilor + sau - din dreapta sau din stânga panoului
- controlul și gestionarea grosimii de lucru
- controlul și gestionarea vitezei de rotati a banzi abrazive prin inverter
- controlul și gestionarea vitezei banda de avans prin inverter
- pornire secvențială automată a motoarelor principale și gestionarea motoarelor cu două sau trei trepte
- controlul și gestionarea poziționării on / off în funcționare și / sau sincronizării grupelor cu role sau cu tampoane (dacă sunt echipate cu pornire / oprire pneumatică)
- activarea și controlul sincronizării suflantelor de curățare a banzi abrazive și a suflantelor rotative la ieșire
- gestionarea programului de recunoaștere a pieselor decupate
- raport de funcționare a mașinii (ore de lucru / ore de pornire)
- gestionarea alarmelor de defecțiuni ale mașinii și autodiagnosticarea defecțiunilor pe plăcile electronice
