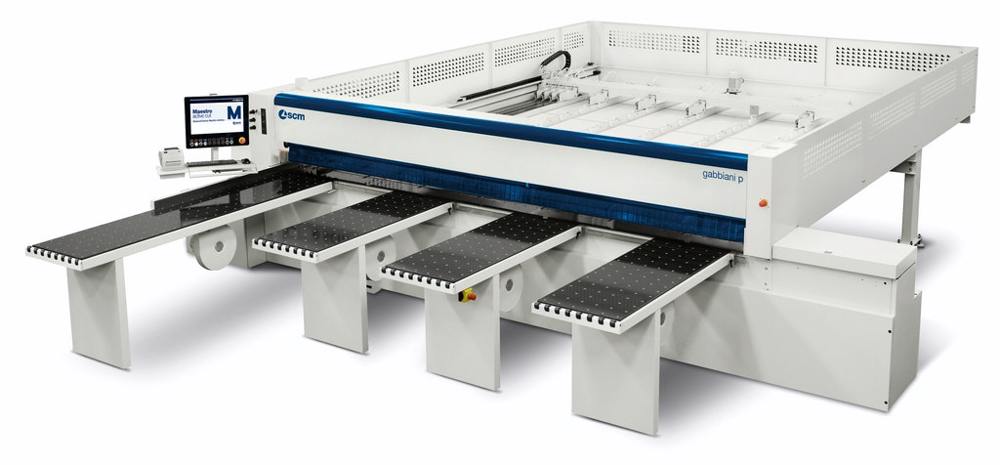

SCM GABBIANI P60 (38)
Trebuie sa fi autentificat
Stoc :
Da
Cod :
GABBIANI P60
63724.50 EUR
74970.00 EUR


Despre
Ideal pentru industria mică.
Sistem unic gestionat prin control PC / PLC destinat tăierii panourilor de lemn sau a pachetelor de panouri din lemn și a derivaților săi (PAL, MDF, multistrat, placaj, fibră etc.).
CATALOG Gabbiani P/PT

Descriere

CARACTERISTICI GENERALE

Mașina automata de înaltă performanță, gestionata de un sistem de control PREMIUM PC / PLC, pentru tăierea panourilor sau a pachetelor de panouri din lemn și a derivatelor sale (PAL, MDF, multistrat, placaj, fibră).

Structura si masa de lucru Gabbiani

  • structura de oțel tubulară cu buclă închisă
  • suprafață de lucru din oțel rigidizat, acoperită cu material fenolic rezistent la zgârieturi
  • n ° 2 ghidaje cilindrice pentru deplasarea caruciorului echipat cu roți glisante din oțel.

Carucior suport panza

din oțel cuprinzând:

  • 1 motor pentru panza principală și 1 motor pentru panza incizor
  • actionari cu motor fără perii pentru deplasarea caruciorului
  • panza si incizor cu ridicare independent pe ghidaje prismatice cu rulmenti liniari
  • distribuție echilibrată a maselor pentru a garanta o finisare de tăiere bună
  • cursa taiere împotriva ghidajul care garanteaze vinclu
  • avansarea căruciorului cu pinion / cremalieră
  • selector pneumatic pentru schimbarea rapidă si sigură a panzei și incizor principal
  • reglarea continuă a vitezei de rotatia

Presor

  • Grinda de presare cu presiune uniformă pe întreaga lungime de tăiere, echipată cu deschideri speciale pentru a elimina zona de interferență cu cleștele; deplasare pneumatică verticală cu cremalieră și pinioane de precizie, reglabile la presiune de la 1,5 la 6 bar prin manometru.
  • Sistem dublu pentru exhaustare praf, unul superior aplicat direct pe bara de presare pentru a menține suprafața de lucru curată și unul inferior aplicat pe suportul panzei.

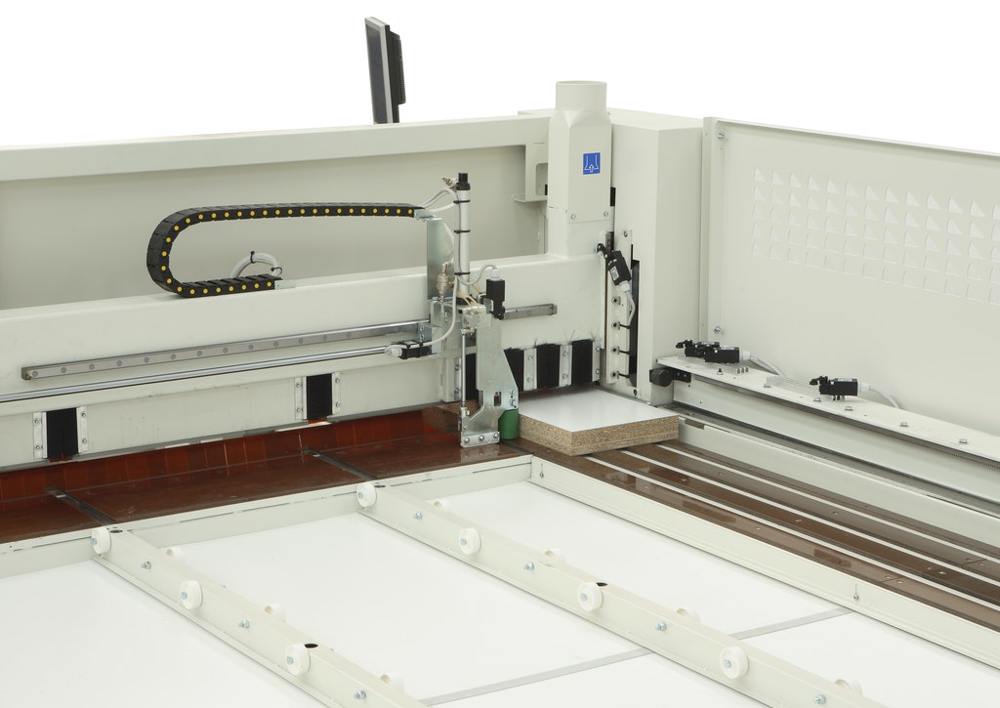

  • Unitate de aliniere laterală automată pentru tăieri transversale (cursă utilă 60-1200 mm)

Împingator și spate a mașinii

  • Împingător motorizat cu lungime completă cu mișcare cu ajutorul unei bare de torsiune robuste. Alunecare pe ghidaj rotund și elemente laterale din oțel profilate în fascicul H cu secțiune 160x160 mm. Transmisia este încredințată în 2 pinioane de precizie pentru a garanta paralelismul constant între împingător și linia de tăiere. Împingătorul este condus de un motor fără perie pentru a permite reglarea continuă a vitezei, la cuplul constant, într-un câmp care se extinde până la zero.
  • Encoder pentru pozitionare
  • Presiunea de prindere a clemelor reglabile cu un manometru
  • Partea din spate din tubular cu roți din material antiderapant (Ø 50 mm).


UNITATE DE CONTROL

Programare și sistem de control prin PC / PLC "M241".

Consola cu computer integrat „eye-M”

Dispozitiv conectat la mașina care permite utilizarea softwerului furnizat. Este compus din (caracteristici minime):

  • PC industrial (panou PC): „fanless”;
  • Grad de protecție IP53 (doar pentru partea IP65)
  • Afisaj color LCD: 21,5 "; Full HD; 16/9; iluminare de fundal LED; multitouch cu 10 touch; unghi de vizibilitate de 176 ° H, 160 ° V;" defect pixel zero "
  • Procesor: Intel Pentium; 2,9GHz
  • Memorie RAM: 8 GB
  • Hard disk: 128 GB SSD
  • Sistem de operare: Windows 10 64 biți
  • Tastatură: aspect englezesc de tip Qwerty
  • Mouse-ul cu fir
  • Priza Ethernet RJ45
  • Port USB extern unic: 3.0
  • Temperatura de funcționare nominală: de la + 5 ° C la + 35 ° C

PRELUCRARI

Dispozitiv de alinierelateral automat (cursă de lucru 1.200 mm), acoperit cu cauciuc. Glisați pe ghidul prismatic.

  • Piesa maximă alinabilă: 1200 mm
  • Piesa aliniata minima: 60 mm

DISPOSITIVE HARDWARE

TELESOLVE Asistență la distanță prin internet. Sistem teleservice pentru conectarea aparatului PC cu centrul de asistență prin internet.

Echipamente software: program de conectare care vă permite:

  • afișarea interfeței operatorului
  • diagnostic de semnal
  • verificare și modificare online a stării configurațiilor, parametrilor și programelor mașinii
  • operațiuni de backup și transfer de fișiere
  • operațiile de modernizare a logicii mașinii și a interfeței operatorului

N.B. - conexiune la internet necesară de către client - Cablul de rețea nu este inclus

NORME DE SIGURANTA SI CONFORMITATE ELECTRICE

Respectarea standardului CE necesită:

  • plase de protecție fixate
  • sistem electric cu caracteristici de siguranță ridicate, completat cu:

* dulap rezistent la praf (protecție ip 55) cu comutator general  blocabil

* motoare termo-magnetice pentru protecția motorului

* Circuit electric auxiliar 24 V pentru comenzi, control electronic și  pentru semnale de joasă tensiune

  • limitator de siguranță la ușa de acces la lame
  • bara de urgență pe linia de tăiere
  • bara de urgență pe platforma de ridicare care blochează coborârea în cazul interferențelor perimetrale (de exemplu, panouri, rămășițe etc.)
  • protecție frontală de siguranță cu sectoare din plastic cu deschidere busolă.

Alimentare necesară cu cablu electric neutru. Dacă tensiunea prezentă la clientul final este diferită de 400 V, este necesar să se prevadă un dispozitiv de adaptare (transformator / autotransformator) care să revină la condițiile de mai sus. Transformatorul de adaptare / autotransformatorul necesar pentru distribuție și / sau tensiuni non-TN-S sau TN-C, altele decât cele indicate mai sus, este un element opțional care nu este inclus în alimentare.


CONSOL CU PC INTEGRAT "EYE-M"


Software interfata (HMI) MAESTRO ACTIVE

Maestro active este noul software unificat de interfață operator-mașină pentru toate tehnologiile SCM. Această caracteristică fundamentală permite clientului să lucreze pe aceeași interfață atunci când utilizează diferitele mașini SCM, reducând timpii de instruire a operatorilor și facilitând intrarea în producție. Maestro active a fost, de asemenea, special conceput și optimizat pentru utilizare imediată prin intermediul ecranului tactil. Graficele și pictogramele au fost reproiectate pentru o navigare ușoară și confortabilă.

Maestro active cnc, software de interfață specific pentru controlul centrelor de prelucrare SCM și al mașinilor de găurit, se caracterizează prin următoarele caracteristici:

  • Sistem de raportare: Maestro active pune la dispoziție rapoarte de producție, evenimente, alarme și întreținere;
  • Suport de întreținere: Maestro active semnalează operațiunile care trebuie efectuate pe mașină, conectându-le la procedura relativă;
  • Sistem de diagnosticare: Maestro active detectează și afișează alarme și avertismente, oferind ajutor în eliminarea erorii actuale;
  • Administrarea utilizatorilor și a schimbărilor;
  • Date despre aparate;
  • Încărcarea listelor, a programelor individuale și a codului de bare;
  • Executarea comenzilor manuale / semi-automate (MDI);
  • Calibrarea axei;
  • Managementul stării mașinii;
  • Paddle de control (panou de control virtual);
  • Afișarea coordonatelor axei și viteza de avans / trecere;
  • Scule

Maestro active se integrează cu platforma IoT Maestro connect, dacă este prezentă, asigurând controlul la distanță al mașinii în timp real și gestionarea proactivă a întreținerii.

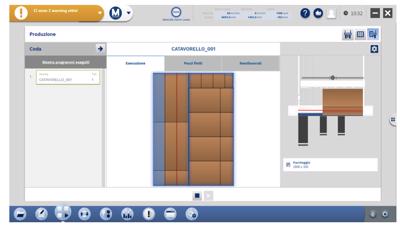

MAESTRO PATTERN:

Optimizator pentru tăiere!! Software de optimizare gestionat prin intermediul computerului instalat pe ferăstrăul. Acesta permite operatorului să obțină programe de tăiere începând de la panoul brut pentru a ajunge la panoul finit fără a fi nevoie să tastați nicio comandă. Modelul Maestro elaborează aspectul schemelor de tăiere optimizate, care sunt convertite automat în programe de tăiere. Odată ce optimizarea este finalizată, programul de tăiere pentru aspectul creat de modelul Maestro este salvat automat în directorul programului de tăiere activă Maestro, software-ul pentru gestionarea tăierii. Programul gestionează un mic depozit de panouri.

Date tehnice:

  • Magazine panou: 2
  • Tipuri de formate pentru fiecare material: 5
  • Numărul maxim de linii per program: 30
  • Numărul maxim de piese pe rând: 500
  • Nivel de tăiere: longitudinal (Y), transversal (X), tăiere reluată (Z)
  • Management pre-tăiere
  • Managementul resturi interfațat Maestro activ
  • Raport statistic:% din deșeurile comandate, numărul de panouri utilizate, numărul de panouri produse
  • Afișare grafică a schemelor de produse
  • 8 câmpuri pentru importul informațiilor pe etichetă (material, tip, culoare, grosime, lățime, lungime, cod, descriere, 4 câmpuri de margine)
  • Import din fișier XLS> = Excel 97 (opțional cu importarea modelului Maestro)
  • Poate fi folosit și la birou (este necesară a doua cheie hardware)

ACCESORII:

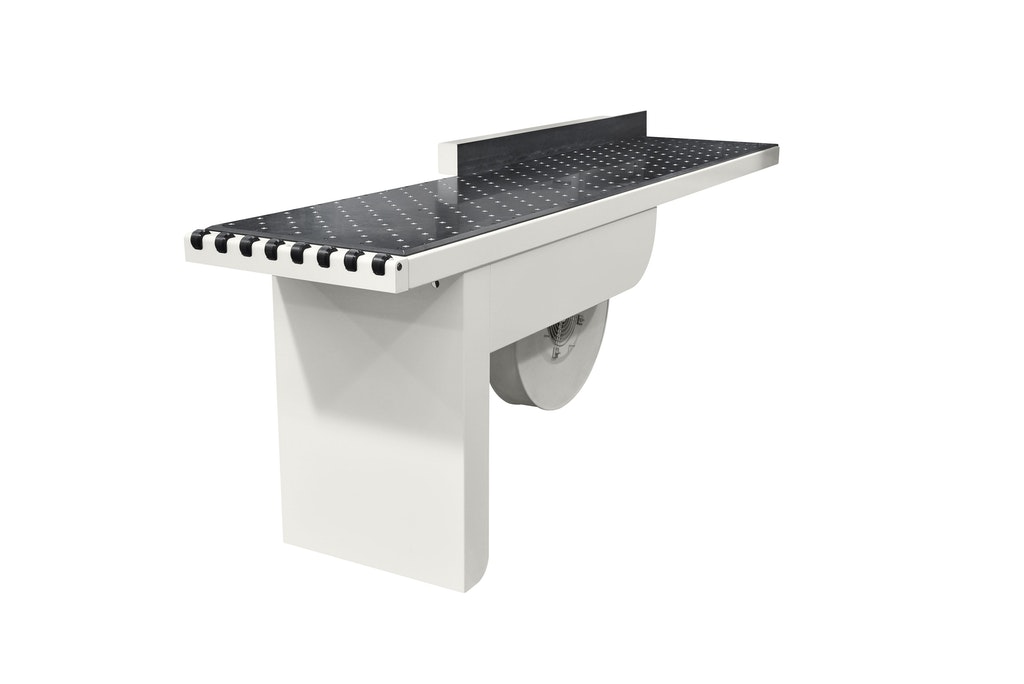

Nr. 1 - MASA FIXA CU AER, 2500X600 MM CU INALTA EFICIENTA CU ROLE DE ALIMENTARE

Masa de încărcarea și descărcarea acoperite cu bachelite. Echipat cu un motor independent și găuri speciale cu bile, asigură prezența unui văl de aer între partea superioară și panourile pentru o mișcare ușoară

Nr. 2 - MASA MOBILA CU AER, 2500X600 MM CU INALTA EFICIENTA CU ROLE DE ALIMENTARE

Masa de încărcarea și descărcarea acoperite cu bachelite. Echipat cu un motor independent și găuri speciale cu bile, asigură prezența unui văl de aer între partea superioară și panourile pentru o mișcare ușoară

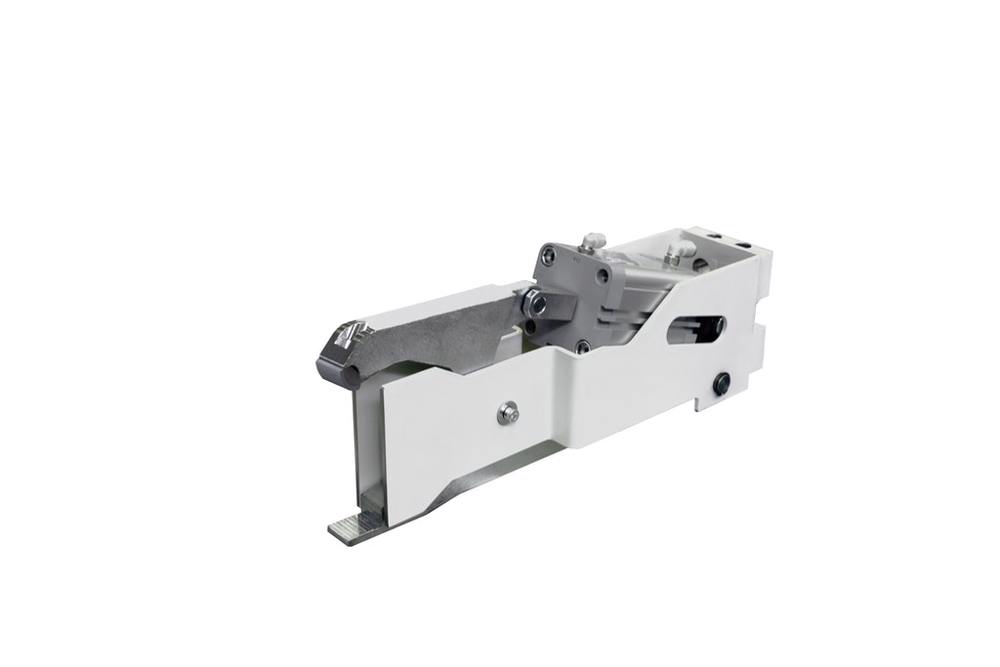

Nr. 5 - CLEȘTI

PEDALIERA START/STOP CICLO

pentru a permite ciclul să înceapă și să se oprească chiar și cu panouri mari pe suprafețele frontale

MOTOR PRINCIPAL 9 KW

MODUL HIGH SPEED

Dispozitiv care permite atingerea unei viteze a bara cu clesti egală cu 70 m / min și a carucior taiere de 0-120 m / min

BANDA MAGNETICA

Pentru o precizia optima la pozitionarea clestilor

CUT EDITOR

Editor grafic: software integrat în programul de gestionare a mașinilor care ajută operatorul la întocmirea schemelor de tăiere
Editor de panou: software integrat în programul de management al utilajelor pentru completarea manuală a schemei de tăiere. Inserarea de piese din baze de date și fișiere externe. Alocarea mărfurilor care trebuie executate pe panou
Editor de tăiere pentru panourile cu textura (tăieri de flacără): funcție de ajutor pentru programarea modelelor de tăiere cu forme ordonate conform desenelor de pe panoul sursă
Macro semi-automat: mod grafic și intuitiv pentru a efectua unele lucrări
Software pentru imprimarea etichetelor: software care operează pe aparat pentru crearea de etichete cu ajutorul unui editor grafic Posibilitatea de a insera logo-uri (format bitmap alb-negru), câmpuri descriptive și coduri de bare pentru identificarea panoului și procesarea ulterioară

Detalii tehnice

GENERAL

Iesire panza

mm

60

Inaltime masa de lucru

mm

950

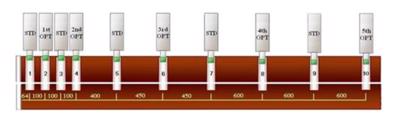

Nr. clesti



9

DIMENSIUNI DEBITARE

Versiune 38

mm

3800x3200

VITEZA AXELOR

Viteza variabila carucior port panza

m/min

6 – 120

Viteza variabila inpingator

m/min

70

PANZA PRINCIPALA

Putere motor max. 100 Hz c/inverter

kW

9

Viteza rotazie

g/min

4650

Diametru panza

mm

340

Diametru ax panza

mm

80

 PANZA INCIZOR

Putere motor – 50 Hz

kW

1,5

Viteza rotazie – 50 Hz

g/min

5850

Diametru panza incizor

mm

200

Diametru ax panza incizor

mm

80

INSTALARE

Putere instalat

kW

15

Tensiune



Euro tensione (400 V / 50 Hz)

Consum aer comprimat

NL/min

300

Presiune necesar aer comprimat

bar

7

Necesar sistem exhaustare

m3/h

2190

Vinteza necesara exhaustare

m/s

20

Diametru guri exhaustare

mm

4x120

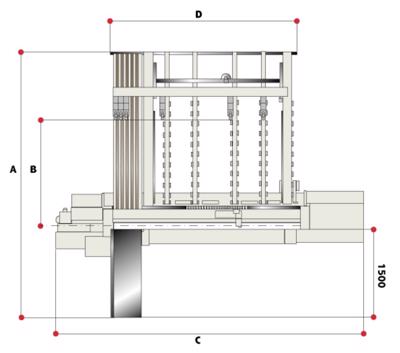

               A        B         C        D
            6000   3200   5900   4200
